পণ্যের বিবরণ:
প্রদান:
|
| সার্ভো ফিক্সলার মোটর: | 0.75 কিলোওয়াট | ওয়ার্কবেঞ্চের উচ্চতা: | 1130 মিমি |
|---|---|---|---|
| হার্টজ: | 50Hz | টাকু গতি: | সর্বোচ্চ: 3950 rpm |
| প্রধান করাত খাদ ব্যাস: | Ø 38 মিমি | মেশিনের ওজন: | প্রায় 7000 কেজি |
| বিশেষভাবে তুলে ধরা: | 2600MM অ্যালুমিনিয়াম প্লেট করাত,অ্যালুমিনিয়াম প্লেট করাত 3950Rpm,cnc কাটিং করাত 3950Rpm |
||

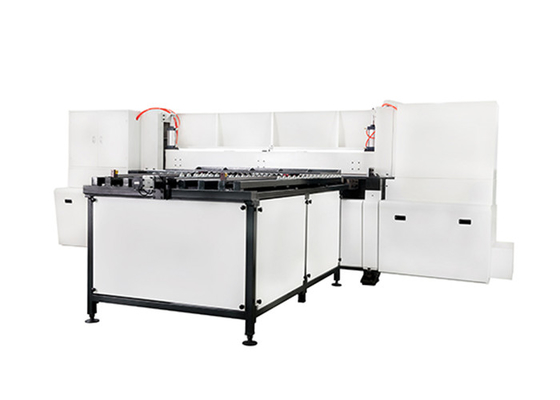

HL - 8B সেমি - স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট কাটার মেশিন কাটার প্রস্থ 2600MM
বর্ণনা
মডেল: HL-8B আধা-স্বয়ংক্রিয় অ্যালুমিনিয়াম কাটার মেশিন
▲ HL Heineda কোম্পানির আধা-স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট করাত মেশিনের মডেল উপস্থাপন করে।
▲ 8 অ্যালুমিনিয়াম প্লেট করাত মেশিনের আকার প্রতিনিধিত্ব করে, 8b 2600 মিমি করাত করা যেতে পারে।
এই যন্ত্রটি অ্যালুমিনিয়াম প্লেট, কপার প্লেট, কম্পোজিট প্যানেল, প্লাস্টিকের প্লেটের করাত প্রয়োগ করা যেতে পারে।
প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি
| মডেল | HL-8B | |
| কার্যকারিতা | ক্রপ প্রস্থ | 2600 মিমি |
| সর্বোচ্চ কাটিয়া উচ্চতা | 120 মিমি | |
| সর্বোচ্চ করাত ফলক উন্মুক্ত উচ্চতা | 180 মিমি | |
| প্রধান মোটর করাত | 15 কিলোওয়াট | |
| স্ট্রিপ | স্ট্রিপ ব্যাস | Ø460 মিমি |
| প্রধান করাত খাদ ব্যাস | Ø 38 মিমি | |
| টাকু গতি | সর্বোচ্চ: 3950 rpm | |
| করাত | হাঁটা বৈদ্যুতিন সংকেতের মেরু বদল মোটর | 1.5 কিলোওয়াট |
| স্বয়ংক্রিয় স্কেল (ঐচ্ছিক) | সার্ভো ফিক্সলার মোটর | 0.75 কিলোওয়াট |
| নির্দিষ্ট দৈর্ঘ্যের | 1500 মিমি | |
| বায়ু চাপ | ≥5.0 কেজি/সেমি2 | |
| ওয়ার্কবেঞ্চের উচ্চতা | 1130 মিমি | |
| মেশিন টুল আকৃতি (দৈর্ঘ্য × প্রস্থ × উচ্চতা) | 5300mm × 5890mm × 1970mm | |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V | |
| হার্টজ | 50Hz | |
| প্রধান মেশিন | মেশিনের ওজন | প্রায় 7000 কেজি |
কোন পরিবর্তন হলে উপরের স্পেসিফিকেশন সূচিত করা হয় না

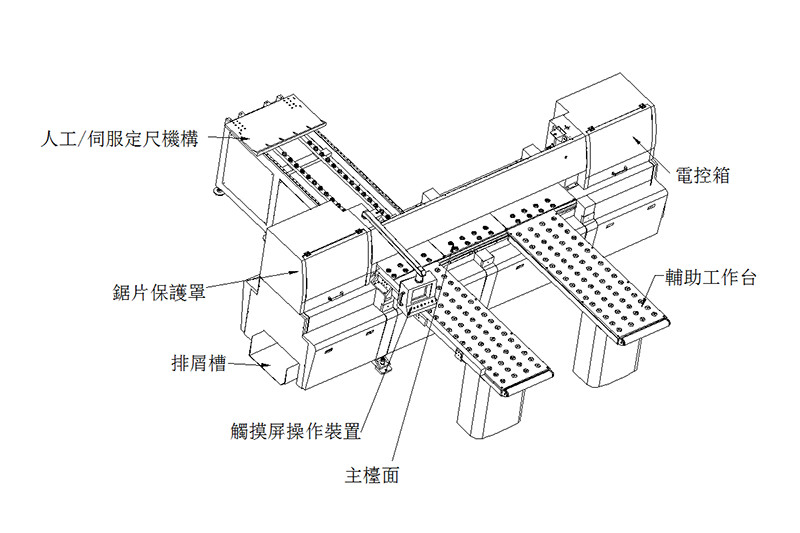

মেশিনের প্রধান ইউনিট এবং নাম
HL-8B আধা-স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট করাত মেশিনের প্রধান এককের নাম।
যান্ত্রিক বৈশিষ্ট্য
(1) এই মেশিনটি নিম্নলিখিত প্রধান উপাদানগুলির সমন্বয়ে গঠিত
কযন্ত্রপাতি প্রধান অংশ ঘ.স্পর্শ পর্দা |কন্ট্রোল প্যানেল
খ.সামগ্রিক crimping সিস্টেম E. কুলিং সিস্টেম
C. স্বয়ংক্রিয় ফিক্সিং ডিভাইস F. প্রধান ওয়ার্কবেঞ্চ
G. ভাসমান স্টেশন
(2)।প্রধান উপাদান গঠন এবং অন্যান্য
কসরঞ্জাম প্রধান শরীর
সরঞ্জামের প্রধান অংশটি চারটি অংশ নিয়ে গঠিত: প্রধান ফ্রেম, একটি উত্তোলন প্রক্রিয়া, একটি মাথা হাঁটার প্রক্রিয়া, একটি করাত ব্লেড ক্ল্যাম্পিং প্রক্রিয়া।
(I) হোস্ট
প্রধান ফ্রেম একটি ঢালাই প্রক্রিয়া গ্রহণ করে এবং ফিরে আসার পরে সোল্ডার করা হয়।
(II) উত্তোলন করা যাবে
হেড লিফ্টটি উপরের এবং নীচের সমান্তরাল বান্ডিল দিয়ে ডিজাইন করা হয়েছে এবং হাইড্রোলিক সিস্টেমের স্থির লিফ্ট হেডটি কাটা হয়েছে।যখন করাত কাটা হয়, বিভিন্ন বেধের প্রদর্শনের করাতের চাহিদা বিভিন্ন বেধের করাতের চাহিদা মেটাতে ব্যবহার করা যেতে পারে।উপাদান করাত প্রয়োগ করার সময়, একটি সংস্থানও রয়েছে, যা করাত ব্লেডের পরিষেবা জীবন বৃদ্ধি করে।
(III) মেশিন হেড মেকানিজম
হেড ট্রাভেলিং মেকানিজম, গিয়ার র্যাক ড্রাইভ দ্বারা চালিত ফ্লেক্সঅফল রিডুসিং মোটর, এবং উপরের এবং নীচের সমান্তরাল ডবল স্লাইড রেলগুলিকে একত্রিত করে, কার্যকরভাবে মাথার জড়তা হ্রাস করে, দৈত্য আসনের মসৃণ কর্মক্ষমতা বাড়ায় এবং কার্যকরভাবে শট হ্রাস করে। আন্দোলনের সেরা কাটা সোজা নির্ভুলতা পৌঁছান.ট্রিপের সর্বোচ্চ গতি 15 মিটার প্রতি মিনিটে পৌঁছাতে পারে এবং পশ্চাদপসরণ 18 মিটার / মিনিটে পৌঁছাতে পারে।
(IV) ব্লেড ক্ল্যাম্পিং মেকানিজম দেখেছি
ডাবল ফ্ল্যাঞ্জটি বাদামের সাথে একত্রে ব্যবহৃত হয় এবং বাদামকে আঁটসাঁট করা হয়, করাত ব্লেডটি লক করে, যা সুবিধাজনক এবং দ্রুত।

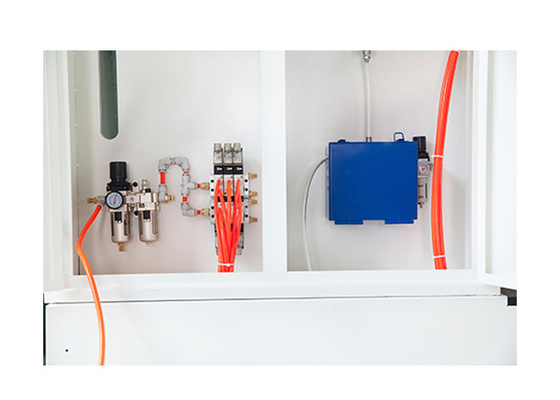

খ.সামগ্রিক crimping সিস্টেম
সাইকেল চাপের সাথে, অবিচ্ছেদ্য সংকোচন হুড ফর্ম, বায়ু চাপ প্রেসের উপরের পৃষ্ঠে স্থাপন করা হয়, এবং অ্যালুমিনিয়াম শীট উপাদান কাউন্টারটপে স্থাপন করা হয়, সিঙ্ক্রোনাস চাপ নিশ্চিত করে।
ছোট শীট আরো সঠিক যখন ছোট শীট sawed হয়.সামগ্রিক crimping ভূমিকা ভাল, এবং গোলমাল হ্রাস করা হয়, যা ব্যাপকভাবে সমগ্র sawing প্রক্রিয়ার নিরাপত্তা উন্নত.
C. স্বয়ংক্রিয় ফিক্সিং ডিভাইস
একটি স্বয়ংক্রিয় জোড়া ডিভাইস ব্যবহার করে, সার্ভো মোটর ফিট করুন, যা শাসকের জন্য সুবিধাজনক।যদি ফলক sawing প্রক্রিয়া সঞ্চালিত হয়, যতক্ষণ পর্যন্ত ফিক্সিং ডিভাইস সামঞ্জস্য করা যেতে পারে, অপারেটরের মাধ্যমে ছুরি কাটার জন্য ছুরি কাটার প্রয়োজন নেই, এবং উত্পাদন দক্ষতা বৃদ্ধি।

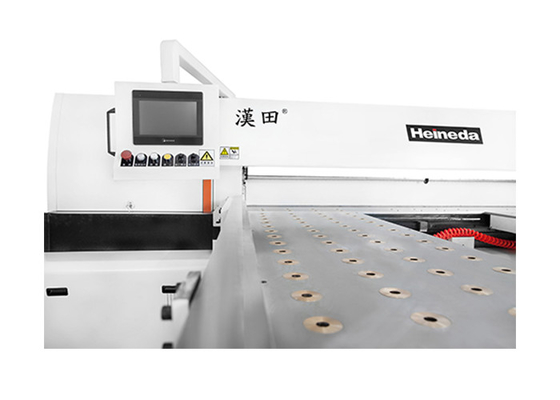

dস্পর্শ পর্দা |কন্ট্রোল প্যানেল
বৈদ্যুতিক সিস্টেম নিয়ন্ত্রণ প্যানেল এবং টাচ স্ক্রিন নকশা গ্রহণ করে, পরিচালনা করা সহজ, উচ্চ দক্ষতা।অপারেটরের অপারেশন সহজতর করার জন্য কন্ট্রোল প্যানেলে সুইচ বোতাম এবং জরুরী স্টপ বোতাম নিয়ন্ত্রণ করুন।সমস্ত কন্ট্রোল বোতাম টাচ স্ক্রিনে স্বজ্ঞাত, টাচ স্ক্রিনে ফাংশন বোতামগুলির মাধ্যমে সঞ্চালিত হতে পারে এবং এই মেশিনটি একটি ওয়ার্কস্টেশন ডিজাইনও ব্যবহার করে, টাচ স্ক্রিনে ওয়ার্কস্টেশন নির্বাচন করুন, যতক্ষণ না আপনি একটি ব্যাচ শীটের করাত সেট করেন দৈর্ঘ্য এবং করাত, শীটের পাশে, তারপর টাচ স্ক্রিনে রান টিপুন।করাতের অবস্থানটি শুধুমাত্র শীটের দৈর্ঘ্যের অবস্থানে রয়েছে, যা শুধুমাত্র করাত চক্রকে হ্রাস করে না, কিন্তু ব্যাচ শীটের করাতের দক্ষতাও উন্নত করে।
eশীতলকরণ ব্যবস্থা
এটি উদ্ভিজ্জ কাটা তেল, শক্তি-সাশ্রয়ী এবং পরিবেশ বান্ধব, কুলিং সিস্টেম দ্বারা বাধ্যতামূলক তেল এবং তেল কুয়াশা কুলিং, কুলিং প্রভাব ব্যবহার করে।
চপ্রধান টেবিল:
প্রধান ওয়ার্কশীটটি একটি ভাসমান টেবিল, এবং তামার এয়ারফয়েলটি কলয়েডাল ক্রোম প্লেটিং এর প্যানেলে নিষ্পত্তি করা হয়।যখন স্থায়িত্ব বাড়ানো হয়, শ্রমিকদের উপর শীট উপাদানের কাজের দক্ষতাও উন্নত হয়।
G. ভাসমান স্টেশন:
1. ভাসমান ওয়ার্কবেঞ্চের আকার: 1520 মিমি (লম্বা) X500 মিমি (প্রস্থ) X2।
2. ভাসমান টেবিলের পৃষ্ঠটি হার্ড ক্রোম কলাইয়ের একটি প্যানেল দিয়ে সজ্জিত, এবং তামার বাতাসে ভাসমান জপমালা সজ্জিত, সত্যিকারের গোলাকারতা যথেষ্ট, এবং এটি ফুটো করা সহজ নয়, সর্বোত্তম উচ্ছ্বাসটি ধুলো অনুপ্রবেশ থেকে অন্ধ হয়।
প্রধান কেনাকাটা তালিকা
| ক্রমিক সংখ্যা | নাম | উৎপত্তি |
| 1 | সার্ভো মোটর | জাপান প্যানাসনিক |
| 3 | Sawhead হাঁটা হ্রাসকারী | দেশীয় উৎপাদন |
| 4 | মোটর | ডংইউয়ান |
| 5 | বৈদ্যুতিক উপাদান | স্নাইডার / গার্হস্থ্য |
যান্ত্রিক মান
| হোস্ট দেখেছি | 1 সেট | |
| স্বয়ংক্রিয় ফিক্সিং | 1 সেট | |
| সামনের ওয়ার্কবেঞ্চ (বল সহ) | 2 | |
| খুচরা যন্ত্রাংশ | একটি ব্যাচ (বক্স দেখুন) | |
| অন-সাইট ইনস্টলেশন | উত্তোলন সরঞ্জাম এবং সাধারণ সরঞ্জাম সরবরাহ করতে হবে, সরবরাহকারী নির্দেশিকা ইনস্টলেশন, সহায়তা করতে হবে | |
| অন-সাইট ডিবাগিং | সরবরাহকারী নির্দেশিকা | |
| কর্মক্ষেত্রে প্রশিক্ষণ | সরবরাহকারীরা সরঞ্জাম পরিচালনা, বৈদ্যুতিক নীতি, ইত্যাদি প্রয়োজনীয় রক্ষণাবেক্ষণ প্রযুক্তিগত প্রশিক্ষণের জন্য দায়ী | |
| অন-সাইটে গ্রহণযোগ্যতা | উভয় পক্ষই দায়ী | |
| প্রযুক্তিগত তথ্য (সরঞ্জাম সহ ডেলিভারি) | সনদপত্র | 1 কপি |
| অপারেটিং নির্দেশাবলী | 1 কপি | |
| প্যাকিং তালিকা | 1 কপি | |
প্যাকেজিং, পরিবহন
1. সরঞ্জামের প্যাকেজিং দূর-দূরত্বের পরিবহন, একাধিক হ্যান্ডলিং এবং স্টোরেজ প্রয়োজনীয়তা পূরণ করা উচিত।প্যাকেজিং দৃঢ়, নির্ভরযোগ্য, বিরোধী জারা, আর্দ্রতা, বিরোধী চুরি হওয়া উচিত।
2. হারানো সহজ, বিশেষ স্প্রেডার, পেশাদার সরঞ্জাম, ইত্যাদি, পৃথকভাবে প্যাকেজ করা এবং চরিত্রের নাম এবং সহজে-অফ নির্দেশ করে।
3. ক্ষতি, ত্রুটি, ছাঁচ, মরিচা, আর্দ্রতা এবং বিক্রেতার প্যাকেজ এবং পরিবহনের মতো ত্রুটির কারণে, বিক্রেতা মেরামত, পরিপূরক বা প্রতিস্থাপনের জন্য দায়ী।
4. পরিবহন ফি বিক্রেতা প্রদান করা হয়.
