বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম VH500 সহ 0.75KW স্বয়ংক্রিয় CNC উল্লম্ব ব্যান্ড করাত

VH500 উচ্চ গতির উল্লম্ব ব্যান্ড করাত মেশিন ব্যান্ড করাত মেশিন

সরঞ্জাম ওভারভিউ

সুনির্দিষ্ট সায়িং মেশিন প্ল্যান সরবরাহকারী হিসাবে পরিচিত, হেইনেদা ঐতিহ্যবাহী সরঞ্জাম, আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ যন্ত্রপাতি থেকে স্বয়ংক্রিয় ডিজিটাল নিয়ন্ত্রণ যন্ত্রপাতিতে বিকশিত হয়েছে এবং 100টিরও বেশি ধরণের স্ব-গবেষণা করা এবং উন্নত সরঞ্জাম রয়েছে।অ্যালুমিনিয়ামের সুনির্দিষ্ট করাত যন্ত্রপাতি তৈরিতে, হেইনেদা পণ্যগুলি চীনের মূল ভূখণ্ডের বাজারে বিমান, সামরিক এবং বেসামরিক সরঞ্জাম প্রস্তুতকারকদের একটি ব্যাচ থেকে স্বীকৃতি পেয়েছে।
মডেল: VH500 উচ্চ গতি উল্লম্ব ব্যান্ড করাত
▲ VH মানে হ্যান্টিয়ান কোম্পানির উল্লম্ব ব্যান্ড করাত মেশিনের মডেল।
▲ 500 করাত মেশিনের করাত ক্ষমতা প্রতিনিধিত্ব করে
সর্বোচ্চ করাত উচ্চতা Φ400 মিমি;
সর্বোচ্চ করাত প্রস্থ 500 মিমি;
সর্বাধিক করাত গলা গভীরতা 580 মিমি।
যদি ওয়ার্কবেঞ্চের সুযোগের মধ্যে একটি ক্ল্যাম্প যুক্ত করা হয় তবে তির্যক কাটিং করা যেতে পারে।

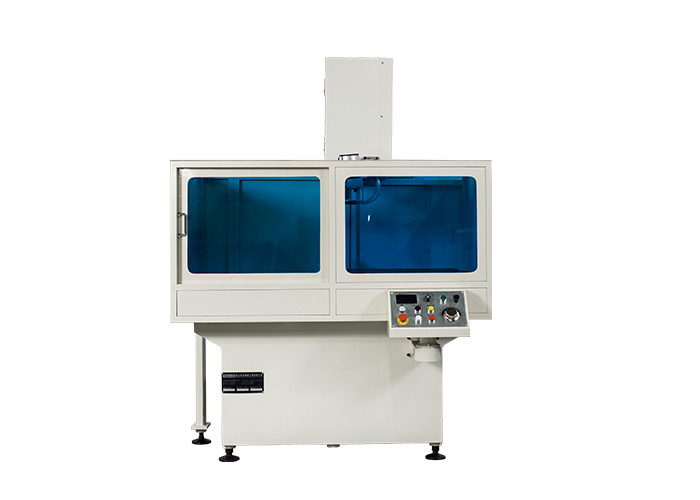

সরঞ্জাম রেন্ডারিং

প্রধান প্রযুক্তিগত পরামিতি

সরঞ্জাম রচনা এবং বৈশিষ্ট্য

ব্যান্ড করাত প্রধানত একটি করাত ফ্রেম, একটি বেস, একটি করাত চাকা, একটি ট্রান্সমিশন অংশ, একটি করাত বেল্ট গাইড হুইল গ্রুপ, একটি বর্জ্য পরিবাহক, একটি জলবাহী সিস্টেম এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

উল্লম্ব ব্যান্ডের প্রধান অংশের বর্ণনা VH500 দেখেছে
ব্যান্ড করাত প্রধানত একটি করাত ফ্রেম, একটি করাত চাকা, একটি ট্রান্সমিশন অংশ, একটি করাত বেল্ট গাইড হুইল গ্রুপ, একটি বর্জ্য পরিবাহক, একটি জলবাহী সিস্টেম এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

করাত চাকার অংশটি 7075T6 প্রসারিত অ্যালুমিনিয়াম প্লেট দিয়ে তৈরি, হার্ড অ্যানোডাইজড।প্রক্রিয়াকরণের পরে, এটি গতিশীল ভারসাম্য দ্বারা সংশোধন করা হয়, ভাল কর্মক্ষমতা, উচ্চ যান্ত্রিক বৈশিষ্ট্য সহ, এবং উচ্চ গতি এবং উচ্চ প্রসার্য লোড সহ্য করতে পারে।

ট্রান্সমিশন অংশটি TECO ফ্রিকোয়েন্সি রূপান্তর মোটর দ্বারা চালিত হয় সক্রিয় পুলিকে ঘোরানোর জন্য চালাতে, যার ফলে করাত বেল্টটিকে উচ্চ গতিতে চালানোর জন্য চালিত করা হয়।মোটরের আউটপুট বিপ্লব নিয়ন্ত্রণ করতে ফ্রিকোয়েন্সি কনভার্টার দ্বারা করাত বেল্টের গতি সামঞ্জস্য করা হয় এবং ডিজিটাল মিটার দ্বারা প্রদর্শিত হয়।

করাত বেল্ট হুইল সেট বিয়ারিং এবং মূল অংশ বিয়ারিং সব NSK পণ্য তৈরি করা হয়.

ট্র্যাভেল সুইচটি টান অস্বাভাবিক কিনা তা সনাক্ত করতে ব্যবহৃত হয় এবং অস্বাভাবিকতা অস্বাভাবিক হলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।প্যাসিভ হুইল ইলেক্ট্রোম্যাগনেটিক ব্রেক গ্রহণ করে।অস্বাভাবিকতা দেখা দিলে, করাত চাকার ঘূর্ণন নিয়ন্ত্রণ করতে ব্রেক ডিস্কে স্থিতিশীল চাপ কাজ করে।

জলবাহী অংশটি একটি স্বাধীন পাম্প স্টেশন গ্রহণ করে এবং একটি কেন্দ্রীভূত সোলেনয়েড ভালভ দ্বারা নিয়ন্ত্রিত হয়।সোলেনয়েড ভালভ সব তাইওয়ান পণ্য তৈরি করা হয়.পায়ের পাতার মোজাবিশেষ সঙ্গে সংযুক্ত করা আবশ্যক অংশ ছাড়া, তারা কার্যকরভাবে চাপ হ্রাস কমাতে ইস্পাত পাইপ দ্বারা সংযুক্ত করা হয়.

করাত মেশিনের ট্রান্সমিশন মেকানিজম সুনির্দিষ্টভাবে ভারসাম্যপূর্ণ এবং কম্পন কমানোর জন্য সংশোধন করা হয়েছে এবং নিশ্চিত করা হয়েছে যে করাত বেল্টটি ভাঙা সহজ নয়।
করাত ব্যান্ডের গাইড অংশটি ক্ল্যাম্পিং রোলারগুলিকে গ্রহণ করে, একটি উপরে সেট এবং অন্যটি, রোলারগুলি খাদ ইস্পাত দিয়ে তৈরি এবং উচ্চ নির্ভুলতা এবং ভাল পরিধান প্রতিরোধের সাথে পৃষ্ঠের নাইট্রাইডিং চিকিত্সার পরে নির্ভুল স্থল।
বর্জ্য পরিবাহকের ড্রাইভিং রোলারটি একটি শক্ত খাদ দিয়ে ডিজাইন করা হয়েছে যাতে স্বাভাবিক ব্যবহারের সময় কোনও ভাঙ্গন না হয়;রোলার ভারবহন অ্যালুমিনিয়াম চিপগুলির প্রবেশ এড়াতে এবং পরিষেবা জীবন উন্নত করতে ডবল-পার্শ্বযুক্ত সিলযুক্ত বিয়ারিং গ্রহণ করে।

হেইনেদা সার্ভিস
চুক্তির সরঞ্জাম দ্বারা উত্পাদিত পণ্যগুলির জন্য, Heineda সরঞ্জাম গ্রহণের সময়কালে সরঞ্জামগুলির গুণমান সনাক্ত করতে এবং পরীক্ষা করতে গ্রাহকের সাথে সহযোগিতা করবে।
যন্ত্রাংশ গুদাম স্থাপন.
ইন-প্ল্যান্ট পরিষেবা পরিচিতি
নিয়মিত ফ্রি রিটার্ন ভিজিট পরিষেবা
সম্পূর্ণ টার্নকি প্রকল্প (প্রক্রিয়া, ব্যবস্থাপনা, রক্ষণাবেক্ষণ, প্রশিক্ষণ, উত্পাদন)
একটি তিন-স্তরের রক্ষণাবেক্ষণ ব্যবস্থা স্থাপন করুন।
বিনামূল্যে সফ্টওয়্যার আপগ্রেড পরিষেবা।
প্রাথমিক নির্মাণ পরিকল্পনা জন্য প্রস্তাব.

পেটেন্ট সার্টিফিকেট একটি সংখ্যা প্রাপ্ত
