পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | সম্পূর্ণ স্বয়ংক্রিয় মডেল | স্বয়ংক্রিয় খাওয়ানো মোটর: | এসি 3KW |
|---|---|---|---|
| সুবিধা: | কারখানার স্ব-পরিদর্শন | স্ট্রাস্ট দেখেছি ব্যাস: | Ø460 মিমি |
| প্রধান দেখেছি গতি: | 4000 r/min | অগ্রিম গতি: | দ্রুত 9 মি / মিনিট |
| বিশেষভাবে তুলে ধরা: | 15kw CNC মেটাল করাত,15kw লুমিনিয়াম কাটার মেশিন,CNC মেটাল করাত 4000r/মিনিট |
||

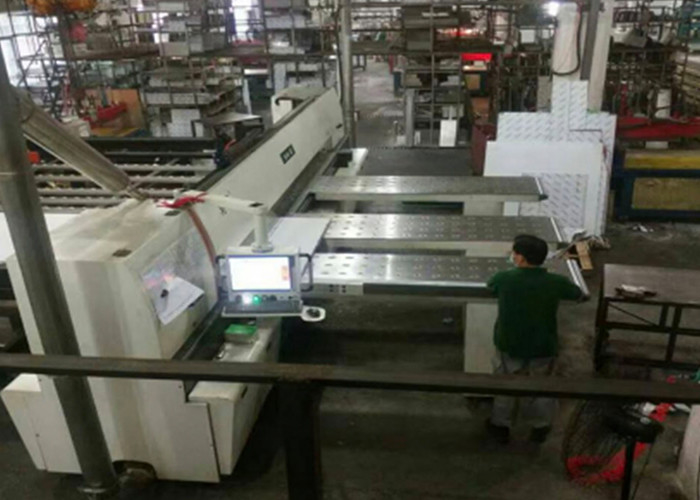

HL-12BNC স্বয়ংক্রিয় অ্যালুমিনিয়াম কাটিয়া সরঞ্জাম উপাদান কাটিয়া প্রক্রিয়াকরণ
বর্ণনা
1. টিউব শীট ঢালাই গঠন বিছানা
মেশিন টুলের অনমনীয়তা এবং স্থায়িত্ব ভাল, এবং নির্ভুলতা ভাল।
2. সূক্ষ্ম কারিগর
নির্ভরযোগ্য গুণমান এবং ব্যবহার করা সহজ
3. গুণমান নিশ্চিত করা হয়
সততা ব্যবস্থাপনা, পেশাদার প্রক্রিয়াকরণ এবং উত্পাদন
সমস্ত ধরণের ধাতু এবং অ-ধাতু শীট করাত, বক্ররেখা করা যেতে পারে;শীট কাটার জন্য উপযুক্ত
মডেল: HL-12BNC কম্পিউটার অ্যালুমিনিয়াম প্লেট করাত মেশিন
▲ HL Heineda এ অ্যালুমিনিয়াম প্লেট করাত মেশিনের মডেল উপস্থাপন করে।
▲ 12 অ্যালুমিনিয়াম প্লেট করাত মেশিনের আকার প্রতিনিধিত্ব করে, 12 3800 মিমি করাত করা যেতে পারে।
▲ BNC সম্পূর্ণ স্বয়ংক্রিয় মডেলের জন্য এই অ্যালুমিনিয়াম প্লেট করাত মেশিনের প্রতিনিধিত্ব করে।
প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি
| মডেল | HL-12BNC | |
| কাটিং দৈর্ঘ্য | 3800 মিমি | |
| কাটার ক্ষমতা | ক্রপ প্রস্থ | 3800 মিমি |
| সর্বোচ্চ কাটিয়া উচ্চতা | 120 মিমি | |
| সর্বোচ্চ করাত ফলক উন্মুক্ত উচ্চতা | 125 মিমি | |
| প্রধান মোটর করাত | 15 কিলোওয়াট | |
| স্ট্রিপ | স্ট্রাস্ট দেখেছি ব্যাস | Ø460 মিমি |
| প্রধান করাত খাদ ব্যাস | Ø 38 মিমি | |
| প্রধান দেখেছি গতি | 4000 আর/মিনিট | |
| করাত | হাঁটা বৈদ্যুতিন সংকেতের মেরু বদল মোটর | 1.5 কিলোওয়াট |
| অগ্রিম গতি | দ্রুত 9 মি / মিনিট | |
| পিছনের গতি | দ্রুত 17 মি / মিনিট | |
| স্বয়ংক্রিয় খাওয়ানো মোটর | এসি 3KW | |
| বায়ু চাপ | ≥5.0 কেজি/সেমি2 | |
| মাটির উচ্চতা থেকে ওয়ার্করুম | 1130 মিমি | |
| মেশিন টুল আকৃতি (দৈর্ঘ্য × প্রস্থ × উচ্চতা) | 7100 × 7700 × 1980 | |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V / 50Hz | |
যান্ত্রিক বৈশিষ্ট্য
▲ টাচ-স্টাইল অপারেশন স্ক্রিন:
1. স্পর্শ 10 ইঞ্চি অপারেশন পর্দা.
2. বিকল্পভাবে, ওয়ার্কবেঞ্চের একাধিক সেট সেট করা যেতে পারে, যা হস্তান্তরের জন্য সুবিধাজনক।
3. গাইড ইনপুট ফাংশন.
4. ফল্ট স্ব-সনাক্তকরণ ফাংশন.
▲ কাজের ক্লিপ সিট:
1. ওয়ার্ক ক্ল্যাম্পের দুই-পাশের বেড রেল ওয়েল্ডিং ইস্পাত রশ্মি দ্বারা গঠিত, এবং গিয়ার এবং রাফ্ট ড্রাইভ একটি গিয়ার এবং একটি দাঁত সারি ড্রাইভের সাথে একটি শক্ত ক্রোম রেল এবং অন্য দিকে প্রলেপ দেওয়ার সময় এবং চৌম্বকীয় শাসক দ্বিগুণ অনুপাতে একটি সুনির্দিষ্ট ডিগ্রীতে পৌঁছায়।হ্রাস এবং 2 কিলোওয়াট দৈনিক সার্ভো মোটর নির্ভুলতা এবং দ্রুত ড্রাইভ অবস্থানের সাথে, সর্বোচ্চ গতি প্রতি মিনিটে 6 মিটারে পৌঁছেছে।
▲ চাপ মরীচি গঠন:
1. অবিচ্ছেদ্য চাপের মরীচি গঠন, গিয়ার স্ট্রিপ এবং সিলিন্ডার ম্যাচিং গ্রহণ করুন, সমানভাবে ঘূর্ণায়মান মরীচিটি চালান এবং চাপটি কাটা কেন্দ্র লাইনের উভয় পাশে সমানভাবে বিতরণ করা হয় এবং চাপ এড়াতে স্ট্রিপটি চাপ বিমের নীচে ইনস্টল করা হয়। টিপুন, ক্ষতিগ্রস্ত কাজের পৃষ্ঠ চাপুন, নির্ভুল কাটিয়া গুণমান নিশ্চিত করুন।
▲ দেখেছি:
1. উপরের এবং নীচের সমান্তরাল রৈখিক স্লাইড রেলগুলি গ্রহণ করুন, কার্যকরভাবে করাত আন্দোলনের ইন্টারলকিং হ্রাস করুন, বিশাল আন্দোলনের মসৃণতা বাড়ান এবং সর্বোত্তম কাটা লাইনের নির্ভুলতা অর্জনের জন্য আন্দোলনের শিফট কাঁপানোকে কার্যকরভাবে হ্রাস করুন।
2. প্রধান করাত মোটর 20HP (15 kW), দৈত্য স্কুটার একটি 2HP (1.5 kW) পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর ব্যবহার করে গতি হ্রাসকারী এবং নির্ভুল গিয়ার দাঁত সারি ড্রাইভ, তেল সিলিন্ডারের সাথে প্রধান করাত, তাই করাতটি আরও শক্তিশালী, প্রথাগত চেইন ড্রাইভ এড়িয়ে ট্রাক দেখেছি, চেপে ধরেছে ইত্যাদি।
3. সয়িং কাটিং পজিশনিং প্রোগ্রাম প্রস্থ সম্পাদনা সেটিংস থেকে ক্রপ করা শুরু করতে পারে।
4. একটি বর্গাকার ট্যাঙ্ক জয়েন্ট করাতের অধীনে নিষ্পত্তি করা হয়, এবং একে অপরকে আবৃত করার জন্য ফিল্মের দুটি দিক রয়েছে, কাটার শেষ পর্যন্ত প্রসারিত করা হয়েছে, যাতে ডাস্ট ট্যাঙ্কটি সর্বোচ্চ ধুলো যৌথ প্রভাবে পৌঁছায়।
5. করাত স্ট্রোক প্রতি মিনিটে 6 মিটার পর্যন্ত কাটে, এবং পিছনের অংশটি প্রতি মিনিটে 7 মিটারে পৌঁছায়, এবং কাজের উচ্চতা প্যানেল নব দ্বারা সামঞ্জস্য করা হয় না এবং কাটার সময় কাটিয়া গতি পরিবর্তন করা যেতে পারে।ব্যবহারকারীরা তাদের নিজস্ব প্রকৃতি থেকে ভিন্ন তাদের পছন্দের প্রয়োজনীয়তাগুলি সামঞ্জস্য করতে পারে।
▲ মূল টেবিল:
মূল ওয়ার্কশীটটিও একটি ভাসমান টেবিল।কপার এয়ার ড্রাম কলয়েডাল ক্রোম প্লেটিং এর প্যানেলে নিষ্পত্তি করা হয়।যখন স্থায়িত্ব বাড়ানো হয়, তখন শ্রমিকদের কাজের দক্ষতাও উন্নত হয়।
▲ ক্রসিং নখর:
1. কাজের ক্লিপ সংখ্যা স্ট্যান্ডার্ড কনফিগারেশন: 12 সমর্থন ক্লিপ.
2. প্রতিটি জ্যাম একটি লিভার পদ্ধতি সহ একটি সিলিন্ডার দিয়ে সজ্জিত করা হয়, এবং যখন এটি কাজের বস্তুটি টানা হয়, তখন এটি নিশ্চিত করা সম্ভব যে কাজের উপাদানটি শীটটি আটকে দেয়।
▲ ডাস্টপ্রুফ
সেগমেন্টাল ডাস্টপ্রুফ টুকরাগুলি স্বচ্ছ প্লাস্টিকের শীট ব্যবহার করে যা কার্যকরভাবে ধুলো স্রাবকে বাধা দিতে পারে এবং সুরক্ষা সুরক্ষা অর্জন করতে পারে।
▲ ইলেকট্রনিক কন্ট্রোল বক্স কনফিগারেশন:
1. সমস্ত ইলেকট্রনিক যন্ত্রাংশ তাইওয়ানে কেনা হয়।
2. সার্ভো মোটর এবং সার্ভো ড্রাইভ হল জাপানি প্যানাসনিক।
3. বৈদ্যুতিন সংকেতের মেরু বদল তাইওয়ানের ইংরেজি ওয়ারিটাটেন।
4. ইলেকট্রনিক যন্ত্রাংশের মোটেও কুলিং সিস্টেমের প্রয়োজন হয় না, জনপ্রিয় ইলেকট্রনিক যন্ত্রাংশের জন্য, ধুলো আক্রমণের বিষয়ে চিন্তা না করে বাজারে প্রতিস্থাপন ক্রয় করতে পারেন, যতক্ষণ না এটি নিয়মিত পরিষ্কার করা হয়।
▲ পাওয়ার সাপ্লাই:
1. বিদ্যুৎ সরবরাহ হল শিল্পের জন্য একটি তিন-ফেজ সরবরাহ, 380V / 50Hz এর ভোল্টেজ সহ।
▲ বায়ুচাপ সরবরাহ:
1. 5 ~ 6 কেজি / সেমি বায়ুচাপ ব্যবহার করুন
▲ ধুলোবালি:
1. সরবরাহকারী একটি স্ক্র্যাপার টেন্ডেম সিস্টেম সরবরাহ করে এবং চিপগুলি নিশ্চিত করার জন্য করাত মেশিনের সাথে একই সাথে ইনস্টল করা হয়।
2. ▲ স্ট্যান্ডার্ড সরঞ্জাম:
1. সোল্ডেন করাত ফলক: কার্বাইড করাত ফলক (অ্যালুমিনিয়াম প্লেট বিশেষ)।
2. ওয়ার্কক্লিপ: 12।
3. ভাসমান ফিডস্টক: 1520 মিমি x 500 মিমি x 3।
4. টুলবক্সে একটি টুল 1 গ্রুপ রয়েছে।
5. প্রধান করাত মোটর মেশিনে সাজানো হয়.
খুচরা যন্ত্রাংশ
| ক্রমিক সংখ্যা | নাম | স্পেসিফিকেশন | টুকরা সংখ্যা | বিঃদ্রঃ |
| 1 | ষড়ভুজ রেঞ্চ (এর মধ্যে) | 1 সেট | ||
| 2 | স্ক্রু ড্রাইভার (শব্দ + ক্রস) | 1 সেট | ||
| 3 | খোলা রেঞ্চ | 17-19 19-22 | 2 | |
| 4 | সামঞ্জস্যযোগ্য রেঞ্চ | 250 মিমি | 1 | |
| 5 | গ্রাউন্ড স্ক্রু এবং প্যাড | 1 সেট | ||
| 6 | ফিউজ | 10 | ||
| 7 | মাখন | 1 | ||
| 8 | টেপ পরিমাপ | 5 মি | 1 | |
| 9 | মাখন বন্দুক | 100cc | 1 | |
| 10 | ব্যবহারকারী এর ম্যানুয়াল | 1 | ||
| 11 | করাত | 460*38*4.0*60T | 1 |
মেঝে দখল করে
HL-12BNC যান্ত্রিক আংশিক সহজ ক্ষতি তালিকা এবং ভোগ্যপণ্য
| ক্রমিক সংখ্যা | পণ্যের নাম | স্পেসিফিকেশন / মডেল | উৎপত্তি | ইউনিট | পরিমাণ | বিঃদ্রঃ | |||||
| 1 | মাল্টি-ওয়েজ | PL1574 | দেশীয় উৎপাদন | 根 | 1 | ||||||
| 2 | বেনার | IA-19 (স্টেইনলেস স্টীল বল) | দেশীয় উৎপাদন | 个 | 192 | ||||||
| 3 | করাত | Ø460 * Ø38.0 * 4.0, 60টি দাঁত | দেশীয় উৎপাদন | 片 | 1 | ||||||
| 4 | এস্কেপ সিলিন্ডার | Du63*50 | আমদানি | 只 | 12 | ||||||
| 5 | ধুলো-প্রমাণ ব্যারেল | SDA32*75 | আমদানি | 只 | 2 | ||||||
| 6 | হুড সিলিন্ডার টিপে | Du80*150 | আমদানি | 只 | 2 | ||||||
| 7 | অক্জিলিয়ারী ভাসমান সিলিন্ডার | Jg63*10 | আমদানি | 只 | 24 | ||||||
| 8 | টাকু ভারবহন | 6209zz | আমদানি | 只 | 3 | ||||||
| 9 | হাঁটা চাকা বিয়ারিং খাওয়ানো | 62/22 | আমদানি | 只 | 3 | ||||||
| 10 | ফিড সাইড গাইড হুইল বিয়ারিং | 6002 | আমদানি | 只 | 3 | ||||||
| 11 | হাইড্রলিক তেল | 46 # অ্যান্টি-মিলিং হাইড্রোলিক তেল | দেশীয় উৎপাদন | এল | 40 | ||||||
| 12 | কুল্যান্ট | মাইক্রো লুব্রিকেটিং তেল | আমদানি | গ্যালন | 1 | ||||||
HL-12BNC ইলেকট্রনিকভাবে নিয়ন্ত্রিত সহজ ক্ষতির তালিকা এবং ভোগ্য সামগ্রীর অংশ
| ক্রমিক সংখ্যা | নাম | ইউনিট | পরিমাণ | মডেল | ব্র্যান্ড | ||||||||
| 1 | বৈদ্যুতিন সংকেতের মেরু বদল | পিসিএস | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | গতি আবিষ্কারক | পিসিএস | 1 | CD33-250N (P)-422 | অপটেক্স | ||||||||
| 3 | কন্ট্রোল ট্রান্সফরমার | পিসিএস | 1 | NSK-1.0 AC380/220/3P/8.0KVA | চিন্ট | ||||||||
| 4 | শেষ ঘন্টা | পিসিএস | 1 | S-200-24 8.3A | মিং ওয়েই | ||||||||
| 5 | শেষ ঘন্টা | পিসিএস | 1 | NES-15-5 3A | মিং ওয়েই | ||||||||
| 6 | ফিউজ | পিসিএস | 1 | FUSE-6A | ফিউজ বক্স | ||||||||
| 7 | মধ্যবর্তী রিলে সকেট | পিসিএস | 15 | RXZE1M2C | স্নেইডার | ||||||||
| 8 | মধ্যবর্তী রিলে | পিসিএস | 15 | RXM2CB2BD | স্নেইডার | ||||||||
| 9 | গরম ওভারলোড রিলে | পিসিএস | 1 | LRD07C 1.6 ~ 2.5A | স্নেইডার | ||||||||
| 10 | গরম ওভারলোড রিলে | পিসিএস | 1 | LRD12C 5.5 ~ 8A | স্নেইডার | ||||||||
| 11 | ইলেক্ট্রোম্যাগনেটিক যোগাযোগকারী | পিসিএস | 1 | LC1D40M7C AC220V | স্নেইডার | ||||||||
| 12 | ইলেক্ট্রোম্যাগনেটিক যোগাযোগকারী | পিসিএস | 1 | LC1D18M7C AC220V | স্নেইডার | ||||||||
| 13 | ইলেক্ট্রোম্যাগনেটিক যোগাযোগকারী | পিসিএস | 2 | LC1D09M7C AV220V | স্নেইডার | ||||||||
| 14 | পাওয়ার সার্কিট ব্রেকার | পিসিএস | 1 | EZD100E3100N | স্নেইডার | ||||||||
| 15 | প্রক্সিমিটি সুইচ | পিসিএস | 12 | PM12-04N | Fotk | ||||||||
| 16 | পাওয়ার সুইচ লক | পিসিএস | 1 | XB-BG21C | স্নেইডার | ||||||||
| 17 | ক্ষমতা সূচক | পিসিএস | 1 | XB2 BVM1C AC220V | স্নেইডার | ||||||||
| 18 | আলো দিয়ে রান বোতাম | পিসিএস | 1 | XB2 BW33B1C (সবুজ) DC24V | স্নেইডার | ||||||||
| 19 | হলুদ সমতল বোতাম | পিসিএস | 1 | XB2-BA51C (1NO) | স্নেইডার | ||||||||
| 20 | জরুরী বুতাম | পিসিএস | 2 | XB2BS542C (1NC) | স্নেইডার | ||||||||
| 21 | ট্যাপ স্পিড পটেনটিওমিটার দেখেছি | পিসিএস | 1 | Mexic0 | B0urns | ||||||||
| 22 | দ্রবীভূত দীপ্তি | পিসিএস | 2 | SZL-803/150 | অক্ষীয় | ||||||||
FAQ
প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমাদের নিজস্ব কারখানা আছে এবং আমরা একটি প্রতিযোগিতামূলক মূল্যে সরাসরি বিক্রয়ের প্রতিশ্রুতি দিই।যে কোন সময় আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
প্রশ্ন: আমি কি আমার নিজের প্রয়োজনীয়তা অনুযায়ী একটি মেশিন পেতে পারি?
একটি: নিশ্চিত. আমরা OEM এবং ODM গ্রহণ করি।
প্রশ্নঃ এই প্রথম আমি এই ধরনের মেশিন ব্যবহার করছি, এটা কি সহজ কাজ?
উত্তর: সেখানে গাইড ভিডিও রয়েছে যা দেখায় যে কীভাবে মেশিন ব্যবহার করতে হয় এবং ইংরেজি নির্দেশনা বই আপনাকে মেশিনের সাথে পাঠায়।যদি এখনও কোন প্রশ্ন থাকে, আপনি মেশিনটি ভালভাবে ব্যবহার না করা পর্যন্ত আমরা আপনার জন্য বিনামূল্যে পেশাদার গাইড সরবরাহ করব।
আপনি যদি আপনার প্রয়োজনীয় মেশিনটি খুঁজে না পান তবে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।আমরা আপনাকে সেরা পরামর্শ দিতে যথাসাধ্য চেষ্টা করব।
