অ্যালুমিনিয়াম অ্যালয় রাউন্ড বার সিএনসি ব্যান্ড করা ডাবল কলাম স্ট্রাকচার HD-400NC

HD-400NC অ্যালুমিনিয়াম অ্যালয় রাউন্ড বার হাই - স্পিড হরাইজন্টাল সেয়িং মেশিন



নিরাপত্তা সুরক্ষা

বেল্ট ভাঙার জন্য টেনশন সিলিন্ডার ভ্রমণ সীমা সেন্সিং ব্যবহার করা হয়।তাত্ক্ষণিক ফ্রিকোয়েন্সি রূপান্তর গতি হ্রাস, পাওয়ার ব্যর্থতা, করাত কপিকল স্টপ রোটেটিং, কভার খোলা এবং বন্ধ এবং সিস্টেম অস্বাভাবিক ডিসপ্লে অ্যালার্ম ফাংশন।

মেশিন টুল কর্মক্ষমতা বৈশিষ্ট্য
1. এই মেশিন বিভিন্ন অ্যালুমিনিয়াম ingots এবং অ্যালুমিনিয়াম খাদ বৃত্তাকার বার দেখতে পারেন.এটিতে উচ্চ গতি, উচ্চ দক্ষতা এবং উচ্চ ওয়ার্কপিস কাটিয়া নির্ভুলতার সুবিধা রয়েছে।

2. এটির সুস্পষ্ট সুবিধা রয়েছে যেমন সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ, নির্ভরযোগ্য কর্মক্ষমতা, শক্তি সঞ্চয় এবং উপাদান সংরক্ষণ, এবং ব্যাপকভাবে যন্ত্রপাতি উত্পাদন এবং রক্ষণাবেক্ষণ শিল্পে ব্যবহৃত হয়।

3. গাইডিং নির্ভুলতা, স্থিতিশীল এবং নির্ভরযোগ্য করাত নিশ্চিত করতে ডাবল-কলাম কাঠামো।

4. চোয়ালগুলি হাইড্রোলিকভাবে আটকানো হয়, যা ক্ল্যাম্পিং উপকরণের জন্য সুবিধাজনক, ছাঁচের সামগ্রী কাটার জন্য উপযুক্ত।

5. ব্যান্ড করাত মেশিনের ট্রান্সমিশন মেকানিজম সুনির্দিষ্টভাবে ভারসাম্যপূর্ণ এবং কম্পন হ্রাস করার জন্য সংশোধন করা হয়েছে যাতে করাত বেল্টটি ভাঙতে এবং দাঁত টানতে সহজ নয়।



1.1 সরঞ্জামের নাম

HD-400NC বৃত্তাকার রড উচ্চ গতির অনুভূমিক জিগজা করাত ইউনিট

1.2 ডিভাইস ব্যবহার

প্রধানত অ্যালুমিনিয়াম ingots এবং অ্যালুমিনিয়াম খাদ ফসল জন্য ব্যবহৃত.

1.3 করাত পণ্য বৈচিত্র্য এবং বৈশিষ্ট্য

● খাদ প্রকার: 1 × × × -7 × × × সিরিজ অ্যালুমিনিয়াম খাদ

1.4 করাত ইউনিট প্রধান বৈশিষ্ট্য

উপাদান খরচ কম / করাত দক্ষতা উচ্চ / অপারেটিং খরচ কম / নিরাপত্তা সুরক্ষা সম্পূর্ণ পরিসীমা / শক্তি সঞ্চয়.পরিবেশ রক্ষা

1.5 শক্তি মিডিয়া প্রয়োজনীয়তা এবং খরচ

● এনার্জি মিডিয়া অবস্থা

শক্তি: তিন-ফেজ এসি শক্তি

ভোল্টেজ: AC380V ± 10%

ফ্রিকোয়েন্সি: 50Hz ± 2%

● সংকুচিত বায়ু: সাধারণ শিল্প সংকুচিত বায়ু

বায়ুচাপ: 0.4 MPa ~ 0.6 MPa (সরঞ্জাম নিজেই এয়ার সোর্স অ্যাক্সেস পয়েন্টে চাপ নিয়ন্ত্রণকারী ফিল্টার রয়েছে)

বিমান চলাচল: ≥ 3 মি³/ঘ

বায়ুর গুণমান: পরিস্রাবণ এবং শুকানো

● সরঞ্জাম অপারেশন পরিবেশ প্রয়োজনীয়তা

সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা: 45 ° সে

সর্বনিম্ন পরিবেষ্টিত তাপমাত্রা: -10 ° সে

আপেক্ষিক আর্দ্রতা: <67%

● শক্তি এবং মিডিয়া খরচ (সরঞ্জামের স্বাভাবিক অপারেশন চলাকালীন শক্তি এবং মিডিয়ার খরচ সারণি 2-1 এ দেখানো হয়েছে)

সারণী 2-1 তত্ত্ব দ্বারা গণনা করা শক্তি এবং মিডিয়া খরচ

ক্রমিক সংখ্যা	প্রকল্প বর্ণনা	ইউনিট	খরচ	ব্যবহার	বিঃদ্রঃ
1	বিদ্যুৎ	KWH	40	পাওয়ার সাপ্লাই	AC 380V 50Hz
2	সঙ্কুচিত বাতাস	M3/h	3	কৌণিক কুলিং এবং অ্যালুমিনিয়াম চপিং সঙ্গে দেখেছি	সাধারণত সংকুচিত বায়ু
3	কুলিং তেল	এমএল/এইচ	40	টেপ কুলিং দেখেছি	Accu-lube কুলিং তেল



সরঞ্জাম নির্বাহ মান

মেটাল কাটিং সাধারণ প্রযুক্তিগত শর্ত GB/T 9061-2006

ধাতু কাটা ঢালাই জন্য সাধারণ প্রযুক্তিগত শর্ত JB / T 9873-1999

অনুভূমিক টেপ করা বিছানা অংশ 2 পরামিতি JBT4318.2-2002

অনুভূমিক টেপ করা বিছানা অংশ 3 যথার্থতা পরীক্ষা JBT4318.3-2002

অনুভূমিক টেপ করা বিছানা অংশ 4 প্রযুক্তিগত শর্ত JBT4318.4-2002

ধাতু কাটা জলবাহী সিস্টেমের জন্য সাধারণ প্রযুক্তিগত শর্ত JB / T10051-1999

শিল্প যন্ত্রপাতি এবং বৈদ্যুতিক সরঞ্জাম, সাধারণ প্রযুক্তিগত অবস্থার প্রথম অংশ GB/T 5226.1

মেশিন নিরাপত্তা সুরক্ষা জিবি 16454

বৈদ্যুতিক সিস্টেম জিবি 5226.1

সরঞ্জাম সমস্ত উপাদান এবং বিভিন্ন যন্ত্রের বিভিন্ন যন্ত্র সমস্ত ইউনিট (Si) একক;যন্ত্রপাতির প্রধান উপাদানগুলির মধ্যে রয়েছে যান্ত্রিক, বৈদ্যুতিক এবং ইলেকট্রনিক ডিভাইস, ত্রুটি বা দুর্ঘটনাজনিত দুর্ঘটনার ক্ষতি রোধ করার জন্য নির্ভরযোগ্য নিরাপত্তা গ্যারান্টি।



ডিভাইস রচনা এবং চরিত্রগত বিবরণ



মেটাল কাটিং সাধারণ প্রযুক্তিগত শর্ত GB/T 9061-2006

ধাতু কাটা ঢালাই জন্য সাধারণ প্রযুক্তিগত শর্ত JB / T 9873-1999

অনুভূমিক টেপ করা বিছানা অংশ 2 পরামিতি JBT4318.2-2002

অনুভূমিক টেপ করা বিছানা অংশ 3 যথার্থতা পরীক্ষা JBT4318.3-2002

অনুভূমিক টেপ করা বিছানা অংশ 4 প্রযুক্তিগত শর্ত JBT4318.4-2002

ধাতু কাটা জলবাহী সিস্টেমের জন্য সাধারণ প্রযুক্তিগত শর্ত JB / T10051-1999

শিল্প যন্ত্রপাতি এবং বৈদ্যুতিক সরঞ্জাম, সাধারণ প্রযুক্তিগত অবস্থার প্রথম অংশ GB/T 5226.1

মেশিন নিরাপত্তা সুরক্ষা জিবি 16454

বৈদ্যুতিক সিস্টেম জিবি 5226.1

সরঞ্জাম সমস্ত উপাদান এবং বিভিন্ন যন্ত্রের বিভিন্ন যন্ত্র সমস্ত ইউনিট (Si) একক;যন্ত্রপাতির প্রধান উপাদানগুলির মধ্যে রয়েছে যান্ত্রিক, বৈদ্যুতিক এবং ইলেকট্রনিক ডিভাইস, ত্রুটি বা দুর্ঘটনাজনিত দুর্ঘটনার ক্ষতি রোধ করার জন্য নির্ভরযোগ্য নিরাপত্তা গ্যারান্টি।





ডিভাইস রচনা এবং চরিত্রগত বিবরণ

সরঞ্জাম রচনা প্রোফাইল:

সরঞ্জামটি একটি করাত টেপ করাত, জলবাহী সিস্টেম, একটি করাত টেপ কুলিং লুব্রিকেটিং ডিভাইস, একটি চিপ কনভেয়িং ডিভাইস, একটি সুরক্ষা ঢাল, একটি বৈদ্যুতিক এবং একটি অটোমেশন নিয়ন্ত্রণ ব্যবস্থা এবং এর মতো গঠিত।

3.1 করাত করা মেশিন

● বেল্ট করাত একটি বেস, একটি করাত, একটি করাত চাকা, একটি ট্রান্সমিশন অংশ, একটি ফিড সিস্টেম, একটি বিছানা অংশ, একটি টেপ টেনশন প্রক্রিয়া, একটি বাহু এবং বাম এবং ডান গাইড চাকা প্রক্রিয়া নিয়ে গঠিত।

● বেস এবং করাত অংশ: ব্লেডটি ঢালাই করা হয় এবং একটি স্টিলের শীট দিয়ে চিকিত্সা করা হয় এবং আগুনে ফিরিয়ে দেওয়া হয়।সারফেস স্যান্ডব্লাস্টিং চিকিত্সা, নির্ভুলতা যন্ত্র, ভাল কাঠামো নকশা, সুন্দর চেহারা;

● স-হুইল সেকশন: এটি আমদানি করা হার্ড অ্যালুমিনিয়াম প্লেট (7075-T61) দিয়ে তৈরি এবং সমাপ্ত, এবং রিমটি একটি ব্যাগ ভলকানাইজড রাবারের মধ্য দিয়ে যায়৷এটা অপারেশন গোলমাল কমাতে পারে;করাত চাকা একটি মসৃণ ভারসাম্য সংশোধন সঙ্গে চলছে, মসৃণ এবং দীর্ঘ জীবন বাঁক.

● ট্রান্সমিশন বিভাগ: Datong ভেরিয়েবল মোটর দ্বারা চালিত, সিঙ্ক্রোনাস কপিকল গঠন দ্বারা, শক্তি সক্রিয় কপিকল থেকে প্রেরণ করা হয়, এবং করাত বেল্ট উচ্চ গতির অপারেশন হয়.ট্রান্সমিশন দক্ষতা উচ্চ এবং স্থিতিশীল।গতি 500-2000 মি / মিনিট, গতির পরিসীমা বড়, এবং অ্যালুমিনিয়াম খাদের বিভিন্ন গ্রেডের করাত কাটার সাথে মানিয়ে নেওয়া যেতে পারে;

● ফিড সিস্টেম: ফিড সিস্টেম জলবাহী চাপ দ্বারা চালিত হয়, এবং ফিড গতি 0-2 মি / মিনিট, stepless গতি নিয়ন্ত্রণ.

● Sawdow রাইজ: একটি উত্তোলন কক্ষপথ হিসাবে ডাবল টিল্ট কলাম এবং রৈখিক স্লাইড স্ট্রাকচার ব্যবহার করুন, করাত টেপ ড্রাইভ সাইডে টু-স্ট্র্যান্ডেড গাইডেন্স এবং করাত ব্যান্ড টাইটনিং সাইড একক-স্ট্র্যান্ড গাইড গ্রহণ করে।রৈখিক স্লাইডটি হল HGW45 / HGW35।

● বিছানা বিভাগ: বিছানা টেবিল HT300 তৈরি করা হয়.উপাদান করাতের জন্য পর্যাপ্ত সমর্থন প্রদানের পাশাপাশি, নির্দিষ্ট অবস্থানের একটি সেটের জন্য হাইড্রোলিক ক্ল্যাম্পের একটি সেটও রয়েছে, যার ফলে করাতটি স্থিতিশীল কিনা তা নিশ্চিত করার জন্য করাত উপাদান স্ট্রোককে সংজ্ঞায়িত করে।

● স টেনশনিং মেকানিজম: স টেনশনিং মেকানিজম হাইড্রোলিক ড্রাইভিং দ্বারা চালিত হয়, টেনশন মান প্রদর্শন করতে বৈদ্যুতিক সংযোগ চাপ গেজ ব্যবহার করে এবং একটি ভাঙা ব্যান্ড সুরক্ষা থাকে;

● সওব্যান্ড গাইডিং ডিভাইস: করাতব্যান্ড গাইডের বাম এবং ডান গ্রুপ ব্যবহার করুন।গাইড হুইলের প্রতিটি গ্রুপে 4টি অ্যাডজাস্টেবল গাইড রোলার সংযুক্ত, চাকা উপাদানটি অ্যালয় স্ট্রাকচারাল স্টিল (15CrMo), সারফেস কার্বারাইজড নিভেনিং, কঠোরতা 50-55 এইচআরসি, ভাল পরিধান-প্রতিরোধী, এবং স্ট্রিপ অংশটি গ্রাইন্ডিং দিয়ে চিকিত্সা করা হয়, নিশ্চিত করা হয় গাইড নির্ভুলতা উপরন্তু, করাত পিছনে একটি টাংস্টেন ইস্পাত রিং আছে, যা করাত সময় করাত টেপ যথেষ্ট সমর্থন প্রদান করতে পারেন, এবং করাত টেপ কম্পনের কার্যকারিতা কমাতে পারে.গাইড মানে স্থির বাহু এবং চলন্ত বাহুতে মাউন্ট করা হয়, কাঠামো সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, স্থির সেনাবাহিনীকে একটি অবিচ্ছেদ্য হিসাবে ডিজাইন করা হয়েছে, স্লাইডারে মাউন্ট করা হয়েছে, যাতে 2টি কলাম বেসের নীচে সংযুক্ত থাকে এবং স্থির সেনা বাহু, স্থিতিশীল ফ্রেম কাঠামো তৈরি করুন যাতে করাত ঘন ঘন হ্রাস পাচ্ছে এবং কম্পন কমাতে পারে তা নিশ্চিত করার জন্য পর্যাপ্ত সমর্থন প্রদান করুন।

● সম্পূর্ণ স্বয়ংক্রিয় ফিডিং সিস্টেম: ফিডিং বেড সহ সম্পূর্ণ স্বয়ংক্রিয় ফর্ম সয়িং মেশিন, ফিডিং বেডে 1 টি হাইড্রোলিক ক্ল্যাম্প সহ, খাওয়ানোর পরে, প্যাড ক্ল্যাম্পিং উপাদান, হাইড্রোলিক সিলিন্ডার দ্বারা ফিড ক্ল্যাম্পটি তার ট্র্যাকের ফিড ফাংশন এবং হতে পারে। একাধিকবার খাওয়ানো।সুবিধা হল যে সম্পূর্ণ স্বয়ংক্রিয় ফিক্সিং অনিয়ন্ত্রিত, ম্যানুয়াল হস্তক্ষেপের প্রয়োজন নেই।ত্রুটিপূর্ণ নির্ভুলতা ± 1 মিমি।

3.2 জলবাহী সিস্টেম

● পরিষেবা বস্তু: করাত ব্যান্ড টান হয়, করাত করা হয়, ক্ল্যাম্পিং, স্বয়ংক্রিয় খাওয়ানোর ব্যবস্থা।

● প্রধান বৈশিষ্ট্য:

স্বাধীন পাম্প স্টেশন, কেন্দ্রীভূত সোলেনয়েড ভালভ নিয়ন্ত্রণ।

পায়ের পাতার মোজাবিশেষ সংযোগ ছাড়াও, ইস্পাত পাইপ সংযুক্ত করা হয়, এবং চাপ ক্ষতি কার্যকরভাবে হ্রাস করা হয়।

● প্রধান প্রযুক্তিগত পরামিতি:

সিস্টেম চাপ 7MPa

কাজের চাপ 5-6MPa

ওয়ার্কিং মিডিয়াম ISO46 অ্যান্টি-মিল হাইড্রোলিক তেল

কাজের তাপমাত্রা 10 ° সে -55 ° সে

কুলিং মোড উইন্ড কুলার

গোলমাল ≤80dB

3.3 স টেপ কুলিং লুব্রিকেশন ডিভাইস

● একটি গ্যাস-টাইপ এরোসোলিক কুলিং ডিভাইস গ্রহণ।

● এটি প্রধানত তেলের ট্যাঙ্ক, এয়ার পাম্প, পালস কন্ট্রোলার, অগ্রভাগ, সোলেনয়েড ভালভ এবং এর মতো গঠিত।

● ডিভাইসটি সংকুচিত বাতাস দ্বারা চালিত হওয়ার পরে, বায়ু এবং শীতল তেল মেশানোর পরে, করাত বেল্টের করাত টুথ অংশ স্প্রে করে, তেলের ফিল্ম তৈরি করার জন্য পৃষ্ঠের পৃষ্ঠ তৈরি করে, কাটার সময় উৎপন্ন তাপ দ্রুত বিতরণ করে, যার ফলে উচ্চ দক্ষতা নিশ্চিত হয় এবং পৃষ্ঠ উচ্চ নির্ভুলতা.

2 বৈশিষ্ট্য: অভিন্ন স্প্রে, ভাল কুলিং প্রভাব, করাত কর্মক্ষমতা উন্নত

করাত ফলকের দরকারী জীবন উন্নত করুন

করাত পৃষ্ঠের মসৃণতা উন্নত করুন

চিপ সিস্টেমের পরিধান কমিয়ে দিন

শীতল তেল একটি উদ্ভিদ নিষ্কাশন, অ-বিষাক্ত এবং ক্ষতিকারক

3.4 চিপ কনভেয়িং ডিভাইস

● সয়িং মেশিনের অভ্যন্তর একটি স্লাইডার ব্যবহার করে অ্যালুমিনিয়াম নিতে এবং লিফটে স্লাইড করে।

● করাতের ক্ষেত্রটি শীট ধাতু নির্দেশিকা এবং সুরক্ষা ব্যবহার করে এবং করাতের কাটা অ্যালুমিনিয়াম চালু করা হয়

3.5 নিরাপত্তা সুরক্ষা

● অবিচ্ছেদ্য সুরক্ষা, অ্যালুমিনিয়াম চপার এবং তেল কুয়াশা স্প্ল্যাশ দূষণ প্রতিরোধ।

● ঢালের আগে এবং পরে একটি রক্ষণাবেক্ষণ দরজা রয়েছে, যা প্রতিদিনের রক্ষণাবেক্ষণ এবং করাত বেল্ট প্রতিস্থাপনের জন্য সুবিধাজনক।সমস্ত রক্ষণাবেক্ষণ দরজা মাউন্টিং সীমা সুইচ, দরজা সমস্ত PLC আউটপুট পাওয়ার সাপ্লাই খোলে।একই সময়ে, অ্যালার্ম সংকেত টাচ স্ক্রিনে প্রদর্শিত হয় এবং সংশ্লিষ্ট সুইচের সাথে সম্পর্কিত।

3.6 বৈদ্যুতিক এবং অটোমেশন নিয়ন্ত্রণ ব্যবস্থা

● ফ্লোর-স্ট্যান্ডিং ইলেকট্রিক কন্ট্রোল ক্যাবিনেট, স্বাধীন লোড এবং অবিলম্বে স্টপ নিশ্চিতকরণ বোতাম

● কন্ট্রোল ক্যাবিনেট পাওয়ার এসি: 380V / 50Hz থ্রি-ফেজ 4 লাইন DC: 24V

● প্রোগ্রামেবল কন্ট্রোলার (PLC) ব্যবহার করে প্রসেস কন্ট্রোল এবং প্রোডাকশন প্রসেস প্যারামিটার ইনপুটের জন্য প্রোগ্রামেবল হিউম্যান (HMI) ইন্টারফেস, হিউম্যান-মেশিন ইন্টারফেসে প্যারামিটার সেটিংস, ডেটা ডিসপ্লে, গুরুত্বপূর্ণ ডেটা পাসওয়ার্ড সুরক্ষা, ফল্ট অ্যালার্ম, ফল্ট ডিসপ্লে, সমস্যা নির্ণয়ের বৈশিষ্ট্য রয়েছে।

● ডিভাইসটিতে ম্যানুয়াল এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ফাংশন রয়েছে।

● ডিভাইসের অপারেটিং ডিস্ক বোতামটি একটি স্নাইডার বোতাম ব্যবহার করে, জলরোধী, ধুলোরোধী, একটি প্রতীকী নির্দেশাবলী ছাড়া এবং রঙে প্রদর্শিত হয়৷

● সংরক্ষিত কম্পিউটার যোগাযোগ পোর্ট।

● বৈদ্যুতিক নিয়ন্ত্রণ বাক্সের সাথে বিচ্ছেদ নকশা (জলরোধী)

7.5 ইকুইপমেন্ট ওয়ার্কিং এনভায়রনমেন্ট: নিম্নলিখিত কাজের পরিবেশে দীর্ঘমেয়াদী স্থিতিশীলতার জন্য মেশিন টুলস প্রয়োজন।

7.5.1 পাওয়ার: AC380V ± 10%, 50Hz ± 1 Hz।

7.5.2 পরিবেষ্টিত তাপমাত্রা: 5 ~ 40 ° সে.

7.5.3 আপেক্ষিক আর্দ্রতা: <85%।

7.5.4 সংকুচিত বায়ুচাপ: 0.5 ~ 0.8 MPa।

7.6 সরঞ্জাম নিরাপত্তা

7.17.1 সরঞ্জামগুলিতে ওভারলোড সুরক্ষা, ব্যক্তিগত সুরক্ষামূলক ডিভাইস এবং জরুরি শাটডাউন বোতাম থাকতে হবে।

7.17.2 ব্যর্থতা ছাড়াই সরঞ্জাম 16 ঘন্টার বেশি সময় ধরে পাওয়া উচিত।

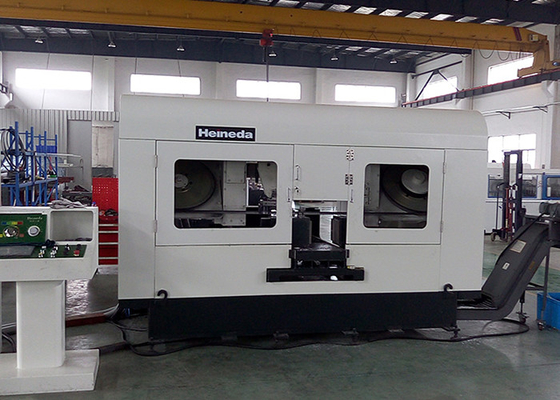

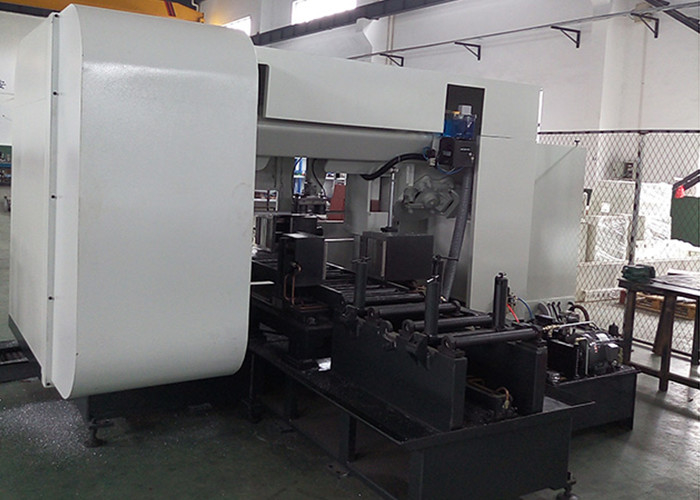

পণ্য প্রদর্শন



প্যাকেজিং বিবরণ
ভিতরে ফেনা, বাইরে প্লাস্টিকের ফিল্ম, কাঠের বাক্স ঐচ্ছিক।



পরিমাণ (সেট)	1 - 1	2-5	>5
অনুমান।সময় (দিন)	15	30	আলোচনা করা হবে
