পণ্যের বিবরণ:
প্রদান:
|
| মডেল: | HL - 6BNC | কাটিং দৈর্ঘ্য: | 2600 মিমি |
|---|---|---|---|
| প্রধান মোটর করাত: | 15KW | অগ্রিম গতি: | দ্রুত 9 মি / মিনিট |
| স্বয়ংক্রিয় খাওয়ানো মোটর: | এসি 2KW | ||
| বিশেষভাবে তুলে ধরা: | সংকীর্ণ স্বয়ংক্রিয় সিজ,অ্যালুমিনিয়াম প্লেট সেজিং স্বয়ংক্রিয় সেজ,সংকীর্ণ সিএনসি প্যানেল সেগ মেশিন |
||

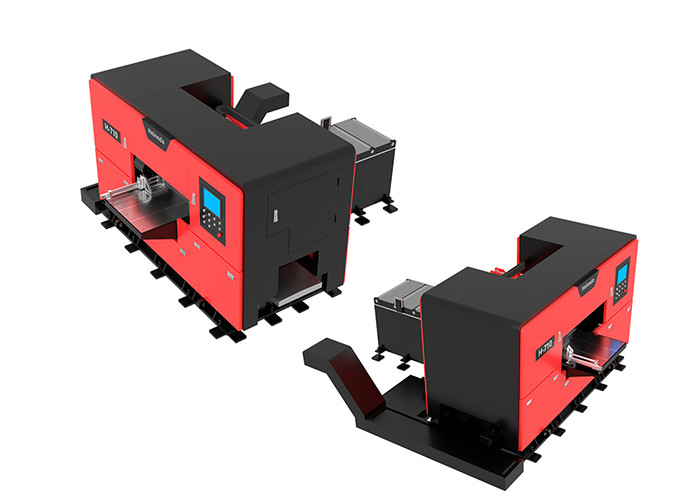

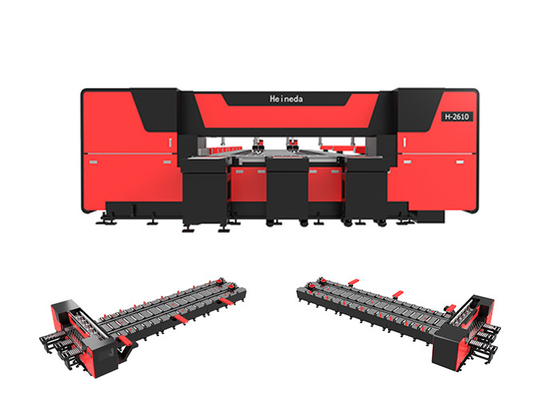

HL - 6BNC স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট সরু করাত সহ মেশিন
বর্ণনা
1. মেশিন টুল সারাংশ
মেশিনের নাম: স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট করাত মেশিন
মডেল: HL-6BNC স্বয়ংক্রিয় অ্যালুমিনিয়াম প্লেট করাত মেশিন
▲ HL Heineda এ অ্যালুমিনিয়াম প্লেট করাত মেশিনের মডেল উপস্থাপন করে।
▲ 6 অ্যালুমিনিয়াম করাত কাটার মেশিনের আকারের প্রতিনিধিত্ব করে, 6 1600 মিমি করাত করা যেতে পারে।
▲ B এই মডেলের প্রধান প্রতিনিধিত্ব করে।
▲ NC প্রতিনিধিত্ব করে এই ইউনিটটি একটি সম্পূর্ণ স্বয়ংক্রিয় মডেল।
মেশিনের করাত অংশটি একটি বৃত্তাকার করাত ব্লেড হিসাবে ব্যবহৃত হয়, যার একটি উচ্চ করাত দক্ষতা, দ্রুত গতি, শক্তি সঞ্চয়, করাত, সংকীর্ণ ইত্যাদি রয়েছে। একটি পুরুত্বের পরিসরে অ্যালুমিনিয়াম প্লেটের প্রধান করাত বিভিন্ন অ্যালুমিনিয়ামের জন্য বিশেষভাবে উপযুক্ত। প্লেট প্লেট, এবং ঢালাই করা ভ্রূণ করাত।কাটা
এই ডিভাইসটি তামার প্লেট, কম্পোজিট প্লেট, প্লাস্টিকের প্লেট ইত্যাদির করাতের জন্যও উপযুক্ত।
(1) এই মেশিনটি নিম্নলিখিত প্রধান উপাদানগুলির সমন্বয়ে গঠিত
কসরঞ্জাম প্রধান শরীর C. সামগ্রিক crimping সিস্টেম E. বৈদ্যুতিক সিস্টেম
খ.ওয়ার্কবেঞ্চ ঘ.স্বয়ংক্রিয় খাওয়ানো ডিভাইস F. কুলিং সিস্টেম
(2)।প্রধান উপাদান গঠন এবং অন্যান্য
কসরঞ্জাম প্রধান শরীর
সরঞ্জামের প্রধান অংশটি চারটি অংশ নিয়ে গঠিত: প্রধান ফ্রেম, একটি উত্তোলন প্রক্রিয়া, একটি মাথা হাঁটার প্রক্রিয়া, একটি করাত ব্লেড ক্ল্যাম্পিং প্রক্রিয়া।
(I) হোস্ট
প্রধান ফ্রেম একটি ঢালাই প্রক্রিয়া গ্রহণ করে, যা অ্যানিলিংয়ের পরে সোল্ডার করা হয় এবং মূল পৃষ্ঠতলটি মেশিন করা হয় যাতে এর পৃষ্ঠটি সমতল হয়।
(II) উত্তোলন করা যাবে
মাথার হেড লিফটিং একটি সমান্তরাল ডবল স্লাইড রেলের সাথে ডিজাইন করা হয়েছে, এবং হাইড্রোলিক সিস্টেমের একটি মসৃণ লিফটিং হেড বিভিন্ন বেধের করাতের চাহিদা মেটাতে।
(III) মেশিন হেড মেকানিজম
হেড ট্রাভেলিং মেকানিজম, গিয়ার র্যাক ড্রাইভ দ্বারা চালিত ফ্লেক্সোগ্রাফিক মোটর, এবং বাম এবং ডান সমান্তরাল ডবল স্লাইড রেল ডিজাইনকে একত্রিত করে, কার্যকরভাবে মাথার চলমান জড়তা হ্রাস করে, বিশাল আন্দোলনের মসৃণতা উন্নত করে এবং কার্যকরভাবে শিফট কাঁপানো হ্রাস করে। আন্দোলনের সেরা কাটা সোজা নির্ভুলতা.ট্রিপের সর্বোচ্চ গতি 9 মি / মিনিটে পৌঁছাতে পারে এবং পশ্চাদপসরণ 17 মি / মিনিটে পৌঁছাতে পারে।
(IV) ব্লেড ক্ল্যাম্পিং মেকানিজম দেখেছি
ডাবল ফ্ল্যাঞ্জটি বাদামের সাথে একযোগে ব্যবহৃত হয় এবং বাদামকে শক্ত করার জন্য বাদামকে শক্ত করা হয়, করাত ব্লেডটি লক করে, যা সুবিধাজনক এবং দ্রুত।
খ.কাজের বেঞ্চ
ওয়ার্কবেঞ্চটি হোস্ট ফ্রেমওয়ার্কের সাথে মেলে ডিজাইন করা হয়েছে, যাতে অপারেটর শীটটির শীটগুলি সংরক্ষণ করে শীটটি সরানো সহজ হয়।
C. সামগ্রিক crimping সিস্টেম
সাইকেলের চাপের সাথে, সামগ্রিক পাইজোইলেকট্রিক কভার ফর্মটি চালিত হয়, বায়ুচাপ উপরের প্রেসে স্থাপন করা হয়, অ্যালুমিনিয়াম শীট উপাদানটি টেবিলে স্থাপন করা হয়, ক্রিমিং নিশ্চিত করার সময়, ছোট শীটটি বাঁধা হয় এবং ছোট শীট নেওয়া হয়।
dস্বয়ংক্রিয় খাওয়ানো ডিভাইস
স্বয়ংক্রিয় ফিডিং ডিভাইস ব্যবহার করা হয়, এবং ফিড সঠিক এবং সুবিধাজনক।যদি একটি বাল্ক শীট দেখেছি, যতক্ষণ পর্যন্ত টাচ স্ক্রিন ইনপুট এর সাথে সম্পর্কিত ডেটা, এটি অপারেটর দ্বারা ছুরি কাটা করা প্রয়োজন হয় না।
eবৈদ্যুতিক ব্যবস্থা
বৈদ্যুতিক সিস্টেমটি একটি স্বতন্ত্র পাওয়ার বক্স সুইচ দিয়ে ডিজাইন করা হয়েছে, এবং পাওয়ার সাপ্লাই একটি সাধারণ শিল্প তিন-ফেজ বৈদ্যুতিক সরবরাহ, এবং ভোল্টেজ হল 380V।বৈদ্যুতিক বাক্সে স্বাধীন বোতাম, বোঝা সহজ।কাটার সময়, আপনাকে শুধুমাত্র ডেস্কটপে উপাদান রাখতে হবে এবং বোতাম সুইচ শুরু করার জন্য কী।বোতাম সুইচ সক্রিয় হওয়ার পরে, প্রেস কভারটি চাপা হয়, এবং প্রধান করাত মোটরটি করাত ব্লেডকে উচ্চ-গতির ঘূর্ণন চালায়, করাত ফলকটি স্বয়ংক্রিয়ভাবে আপস্ট্রিম হয় এবং ভ্রমণের অবস্থানের পরে, মাথাটি উপাদানের মধ্যে কাটা হয়।যখন সম্পূর্ণ কাটিয়া উপাদান প্রক্রিয়া শেষ হয়, প্রধান করাত মোটর বন্ধ হয়ে যায়, করাত ব্লেড স্বয়ংক্রিয়ভাবে নীচে নেমে যায় এবং মাথাটি স্বয়ংক্রিয়ভাবে সংশ্লিষ্ট ওয়ার্কস্টেশন দ্বারা নির্ধারিত নির্দিষ্ট বিন্দুতে ফিরে আসে।
চশীতলকরণ ব্যবস্থা
এটি উদ্ভিজ্জ কাটা তেল, শক্তি-সাশ্রয়ী এবং পরিবেশ বান্ধব, কুলিং সিস্টেম দ্বারা বাধ্যতামূলক তেল এবং তেল কুয়াশা কুলিং, কুলিং প্রভাব ব্যবহার করে।
2. প্রধান প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি
প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি
| মডেল | HL-6BNC | |
| কাটিং দৈর্ঘ্য | 2600 মিমি | |
| কাটার ক্ষমতা | ক্রপ প্রস্থ | 1600 মিমি |
| সর্বোচ্চ কাটিয়া উচ্চতা | 120 মিমি | |
| সর্বোচ্চ করাত ফলক উন্মুক্ত উচ্চতা | 125 মিমি | |
| প্রধান মোটর করাত | 15 কিলোওয়াট | |
| করাত | হাঁটা বৈদ্যুতিন সংকেতের মেরু বদল মোটর | 1.5 কিলোওয়াট |
| অগ্রিম গতি | দ্রুত 9 মি / মিনিট | |
| পিছনের গতি | দ্রুত 17 মি / মিনিট | |
| স্বয়ংক্রিয় খাওয়ানো মোটর | এসি 2KW | |
| বায়ু চাপ | ≥5.0 কেজি/সেমি2 | |
| মাটির উচ্চতা থেকে ওয়ার্করুম | 1130 মিমি | |
| মেশিন টুল আকৃতি (দৈর্ঘ্য × প্রস্থ × উচ্চতা) | 4700mm × 5890mm × 1970mm | |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V / 50Hz | |
FAQ
প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমাদের নিজস্ব কারখানা আছে এবং আমরা একটি প্রতিযোগিতামূলক মূল্যে সরাসরি বিক্রয়ের প্রতিশ্রুতি দিই।যে কোন সময় আমাদের কারখানা পরিদর্শন করতে স্বাগতম।
প্রশ্ন: আমি কি আমার নিজের প্রয়োজনীয়তা অনুযায়ী একটি মেশিন পেতে পারি?
একটি: নিশ্চিত. আমরা OEM এবং ODM গ্রহণ করি।
প্রশ্নঃ এই প্রথম আমি এই ধরনের মেশিন ব্যবহার করছি, এটা কি সহজ কাজ?
উত্তর: সেখানে গাইড ভিডিও রয়েছে যা দেখায় যে কীভাবে মেশিন ব্যবহার করতে হয় এবং ইংরেজি নির্দেশনা বই আপনাকে মেশিনের সাথে পাঠায়।যদি এখনও কোন প্রশ্ন থাকে, আপনি মেশিনটি ভালভাবে ব্যবহার না করা পর্যন্ত আমরা আপনার জন্য বিনামূল্যে পেশাদার গাইড সরবরাহ করব।
আপনি যদি আপনার প্রয়োজনীয় মেশিনটি খুঁজে না পান তবে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।আমরা আপনাকে সেরা পরামর্শ দিতে যথাসাধ্য চেষ্টা করব।
