যৌগিক প্লেটের জন্য উচ্চ নির্ভুলতা CNC বৃত্তাকার করাত মেশিন 4300mm করাত দৈর্ঘ্য

যৌগিক প্লেট কপার প্লেট কাটার জন্য CNC যথার্থ সার্কুলার করাত মেশিন

বর্ণনা

করাত সরঞ্জামের ওয়ার্কটেবল প্যানেলটি একটি পেটেন্ট নকশা এবং বিশেষ প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে, যা কার্যকরভাবে কাটিয়া পণ্যটিকে রক্ষা করতে পারে এবং সামনে এবং পিছনে খাওয়ানোর সময় উপাদানটির পৃষ্ঠের স্ক্র্যাচ এড়াতে পারে;
ইকুইপমেন্ট কাটিং টেইল ম্যাটেরিয়াল সবচেয়ে কম 80 মিমি এ নিয়ন্ত্রিত হয়, যা লেজ ম্যাটেরিয়ালের বর্জ্যকে ব্যাপকভাবে নিয়ন্ত্রণ করে;
এটি ধূলিকণা সংগ্রহকে গ্রহণ করে এবং অ্যালুমিনিয়াম চিপগুলিকে আরও ভালভাবে সংগ্রহ করতে সম্পূর্ণরূপে আবদ্ধ প্রতিরক্ষামূলক কভারের সাথে সহযোগিতা করে, যা 5S পরিচালনার জন্য সুবিধাজনক এবং কার্যকরভাবে 20 ডেসিবেলের বেশি করাতের শব্দ কমিয়ে দেয়।এটি একটি কম শব্দ অ্যালুমিনিয়াম প্রোফাইল করাত মেশিন;
টাকু নির্ভুলতা 0.005mm মধ্যে, workpiece কাটিয়া নির্ভুলতা stably ±0.1mm মধ্যে নিয়ন্ত্রিত হয়, এবং অতি-পাতলা করাত ফলক উপকরণ সংরক্ষণ করার জন্য অভিযোজিত হয়;
আমদানি করা বর্গক্ষেত্র বল রৈখিক গাইড খাওয়ানো এবং খাওয়ানোর জন্য ব্যবহার করা হয় করাত প্রক্রিয়াকরণের স্থায়িত্ব নিশ্চিত করার জন্য;
মোটর দুর্ঘটনাজনিত ক্ষতি রোধ করতে ওভারহিটিং এবং ওভারলোড সুরক্ষা ডিভাইসগুলির সাথে সরঞ্জাম মোটর ইনস্টল করা হয়।

প্রধানত উপকরণ কাটিয়া জন্য উপযুক্ত
বিভিন্ন অ্যালুমিনিয়াম প্রোফাইল, অ্যালুমিনিয়াম টিউব, অ্যালুমিনিয়াম রড, দরজা এবং জানালার কোণার কোড, ফটোভোলটাইক কর্নার কোড, অ্যালুমিনিয়াম ঢালাই, তামার অংশ, পিভিসি এবং অন্যান্য উপকরণ প্রক্রিয়াকরণ

• স্বয়ংক্রিয় বৃত্তাকার করাত মেশিনের কন্ট্রোল ইন্টারফেস পিএলসি ভিত্তিক HMI প্রযুক্তি দ্বারা তৈরি অপারেটিং সিস্টেম গ্রহণ করে, যা সাধারণত একটি টাচ স্ক্রিন এবং একটি অপারেশন প্যানেল দিয়ে সজ্জিত থাকে।ম্যান-মেশিন ইন্টারফেস ব্যবহার করে, যতক্ষণ অপারেটর উপাদানের স্পেসিফিকেশন এবং আকার, প্রক্রিয়াকরণের পরিমাণ ইত্যাদির মতো পরামিতিগুলি ইনপুট করে, সিস্টেম স্বয়ংক্রিয়ভাবে জটিল পরামিতিগুলি যেমন করাত ব্লেডের গতি, ইনপুট পরামিতি অনুযায়ী দাঁত প্রতি ফিডের পরিমাণ (কাটিং গতি) এবং অন্যান্য জটিল পরামিতি।একটি সহজ অপারেশন পদ্ধতি সঙ্গে অপারেটর প্রদান করার জন্য.
• এই ধরনের বৃত্তাকার করাতের উচ্চ নিরাপত্তা রয়েছে এবং সাধারণত সম্পূর্ণরূপে আবদ্ধ অবস্থায় কাজ করে।এটি স্বয়ংক্রিয়ভাবে থামতে পারে এবং একটি ত্রুটি থাকলে অ্যালার্ম করতে পারে, যা হতাহতের ঘটনা এবং সরঞ্জামের ক্ষতি এড়াতে পারে এবং একই সময়ে, প্রক্রিয়াকরণের দক্ষতা খুব বেশি।
• যন্ত্রপাতি কাঠামো ভারী-শুল্ক কাঠামোর মধ্যে রয়েছে যাতে সরঞ্জামগুলি স্থিতিশীল অপারেশন উপভোগ করে।
• করাত ভিত্তি পার্শ্বীয় সাসপেনশন গঠন মধ্যে হয়;g lide ডিভাইসটি ডাবল-সারি রোলার টাইপ সোজা স্লাইড রেল দিয়ে সাজানো হয়েছে।
• করাত ফাউন্ডেশনের ভ্রমণে, করাতের গতির সামঞ্জস্যের গ্যারান্টি দেওয়ার জন্য গ্রাইন্ডিং গিয়ার, র্যাক এবং সার্ভো মোটর সাজানো হয়েছে।
• প্রেসিং উপকরণ হুড সামগ্রিক নকশা যাতে উপকরণ করাত মধ্যে স্লাইড না হয়. চুষা পাইপ সংরক্ষিত হয়;বড় শক্তি ধুলো সংগ্রাহক ব্যবস্থা করা হয়.
• ফিওটিং রোলারগুলি ব্যতীত, কাজের প্ল্যাটফর্মের অন্যান্য সমস্ত বিষয়বস্তু ক্রোমিয়াম-প্লেটেড স্টিল প্লেট দিয়ে তৈরি যাতে উপকরণের স্ক্র্যাচ এড়াতে হয়।
• স্থগিত খাওয়ানো বাতা নখর বায়ু চাপ ড্রাইভিং এবং clamping হিসাবে বৈশিষ্ট্য.
• ফিডিং মেকানিজমের ড্রাইভারটি সার্ভো মোটর + গিয়ার অ্যানড্র্যাকের কাঠামোতে রয়েছে।
• করাত ফাউন্ডেশন হাইড্রোলিক শক্তি দ্বারা উন্নত হয়;সিংব্লেডের আরোহী উচ্চতা প্লেটের বেধ অনুযায়ী সেটআপ করা হয়।

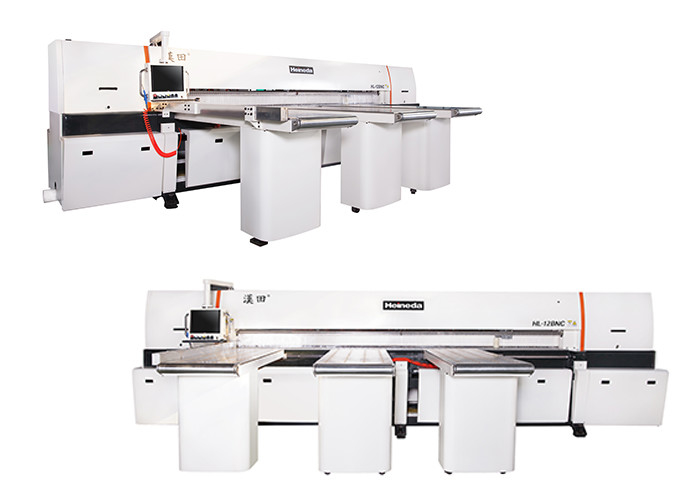

মডেল: HL-12BNC কম্পিউটার অ্যালুমিনিয়াম প্লেট করাত মেশিন

▲ HL Heineda এ অ্যালুমিনিয়াম প্লেট করাত মেশিনের মডেল উপস্থাপন করে।

▲ 12 অ্যালুমিনিয়াম প্লেট করাত মেশিনের আকার প্রতিনিধিত্ব করে, 12 3800 মিমি করাত করা যেতে পারে।

▲ BNC সম্পূর্ণ স্বয়ংক্রিয় মডেলের জন্য এই অ্যালুমিনিয়াম প্লেট করাত মেশিনের প্রতিনিধিত্ব করে।

কোম্পানির প্রোফাইল
সুনির্দিষ্ট সায়িং মেশিন প্ল্যান সরবরাহকারী হিসাবে পরিচিত, হেইনেদা ঐতিহ্যবাহী সরঞ্জাম, আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ যন্ত্রপাতি থেকে স্বয়ংক্রিয় ডিজিটাল নিয়ন্ত্রণ যন্ত্রপাতিতে বিকাশ করেছে এবং 100টিরও বেশি ধরণের স্ব-গবেষণা করা এবং উন্নত সরঞ্জাম রয়েছে।অ্যালুমিনিয়ামের সুনির্দিষ্ট করাত যন্ত্রপাতি তৈরিতে, হেইনেদা পণ্যগুলি চীনের মূল ভূখণ্ডের বাজারে বিমান, সামরিক এবং বেসামরিক সরঞ্জাম প্রস্তুতকারকদের একটি ব্যাচের কাছ থেকে স্বীকৃতি পেয়েছে।

পেটেন্ট সার্টিফিকেট একটি সংখ্যা প্রাপ্ত

প্রযুক্তিগত বৈশিষ্ট্য এবং পরামিতি

যান্ত্রিক বৈশিষ্ট্য

▲ টাচ-স্টাইল অপারেশন স্ক্রিন:

1. স্পর্শ 10 ইঞ্চি অপারেশন পর্দা.

2. বিকল্পভাবে, ওয়ার্কবেঞ্চের একাধিক সেট সেট করা যেতে পারে, যা হস্তান্তরের জন্য সুবিধাজনক।

3. গাইড ইনপুট ফাংশন.

4. ফল্ট স্ব-সনাক্তকরণ ফাংশন.

▲ কাজের ক্লিপ সিট:

1. ওয়ার্ক ক্ল্যাম্পের দুই-পাশের বেড রেল ওয়েল্ডিং ইস্পাত রশ্মি দ্বারা গঠিত, এবং গিয়ার এবং রাফ্ট ড্রাইভ একটি গিয়ার এবং একটি দাঁত সারি ড্রাইভের সাথে একটি শক্ত ক্রোম রেল এবং অন্য দিকে প্রলেপ দেওয়ার সময় এবং চৌম্বকীয় শাসক দ্বিগুণ অনুপাতে একটি সুনির্দিষ্ট ডিগ্রীতে পৌঁছায়।হ্রাস এবং 2 কিলোওয়াট দৈনিক সার্ভো মোটর নির্ভুলতা এবং দ্রুত ড্রাইভ অবস্থানের সাথে, সর্বোচ্চ গতি প্রতি মিনিটে 6 মিটারে পৌঁছেছে।

▲ চাপ মরীচি গঠন:

1. অবিচ্ছেদ্য চাপের মরীচি গঠন, গিয়ার স্ট্রিপ এবং সিলিন্ডার ম্যাচিং গ্রহণ করুন, সমানভাবে ঘূর্ণায়মান মরীচিটি চালান এবং চাপটি কাটা কেন্দ্র লাইনের উভয় পাশে সমানভাবে বিতরণ করা হয় এবং চাপ এড়াতে স্ট্রিপটি চাপ বিমের নীচে ইনস্টল করা হয়। টিপুন, ক্ষতিগ্রস্ত কাজের পৃষ্ঠ চাপুন, নির্ভুল কাটিয়া গুণমান নিশ্চিত করুন।

▲ দেখেছি:

1. উপরের এবং নীচের সমান্তরাল রৈখিক স্লাইড রেলগুলি গ্রহণ করুন, কার্যকরভাবে করাত আন্দোলনের ইন্টারলকিং হ্রাস করুন, বিশাল আন্দোলনের মসৃণতা বাড়ান এবং সর্বোত্তম কাটা লাইনের নির্ভুলতা অর্জনের জন্য আন্দোলনের শিফট কাঁপানোকে কার্যকরভাবে হ্রাস করুন।

2. প্রধান করাত মোটর 20HP (15 kW), দৈত্য স্কুটার একটি 2HP (1.5 kW) পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর ব্যবহার করে গতি হ্রাসকারী এবং নির্ভুল গিয়ার দাঁত সারি ড্রাইভ, তেল সিলিন্ডারের সাথে প্রধান করাত, তাই করাতটি আরও শক্তিশালী, প্রথাগত চেইন ড্রাইভ এড়িয়ে ট্রাক দেখেছি, চেপে ধরেছে ইত্যাদি।

3. সয়িং কাটিং পজিশনিং প্রোগ্রাম প্রস্থ সম্পাদনা সেটিংস থেকে ক্রপ করা শুরু করতে পারে।

4. একটি বর্গাকার ট্যাঙ্ক জয়েন্ট করাতের অধীনে নিষ্পত্তি করা হয়, এবং একে অপরকে আবৃত করার জন্য ফিল্মের দুটি দিক রয়েছে, কাটার শেষ পর্যন্ত প্রসারিত করা হয়েছে, যাতে ডাস্ট ট্যাঙ্কটি সর্বোচ্চ ধুলো যৌথ প্রভাবে পৌঁছায়।

5. করাত স্ট্রোক প্রতি মিনিটে 6 মিটার পর্যন্ত কাটে, এবং পিছনের অংশটি প্রতি মিনিটে 7 মিটারে পৌঁছায়, এবং কাজের উচ্চতা প্যানেল নব দ্বারা সামঞ্জস্য করা হয় না এবং কাটার সময় কাটিয়া গতি পরিবর্তন করা যেতে পারে।ব্যবহারকারীরা তাদের নিজস্ব প্রকৃতি থেকে ভিন্ন তাদের পছন্দের প্রয়োজনীয়তাগুলি সামঞ্জস্য করতে পারে।

▲ মূল টেবিল:

মূল ওয়ার্কশীটটিও একটি ভাসমান টেবিল।কপার এয়ার ড্রাম কলয়েডাল ক্রোম প্লেটিং এর প্যানেলে নিষ্পত্তি করা হয়।যখন স্থায়িত্ব বাড়ানো হয়, তখন শ্রমিকদের কাজের দক্ষতাও উন্নত হয়।

▲ ক্রসিং নখর:

1. কাজের ক্লিপ সংখ্যা স্ট্যান্ডার্ড কনফিগারেশন: 12 সমর্থন ক্লিপ.

2. প্রতিটি জ্যাম একটি লিভার পদ্ধতি সহ একটি সিলিন্ডার দিয়ে সজ্জিত করা হয়, এবং যখন এটি কাজের বস্তুটি টানা হয়, তখন এটি নিশ্চিত করা সম্ভব যে কাজের উপাদানটি শীটটি আটকে দেয়।

▲ ডাস্টপ্রুফ

সেগমেন্টাল ডাস্টপ্রুফ টুকরাগুলি স্বচ্ছ প্লাস্টিকের শীট ব্যবহার করে যা কার্যকরভাবে ধুলো স্রাবকে বাধা দিতে পারে এবং সুরক্ষা সুরক্ষা অর্জন করতে পারে।

▲ ইলেকট্রনিক কন্ট্রোল বক্স কনফিগারেশন:

1. সমস্ত ইলেকট্রনিক যন্ত্রাংশ তাইওয়ানে কেনা হয়।

2. সার্ভো মোটর এবং সার্ভো ড্রাইভ হল জাপানি প্যানাসনিক।

3. বৈদ্যুতিন সংকেতের মেরু বদল তাইওয়ানের ইংরেজি ওয়ারিটাটেন।

4. ইলেকট্রনিক যন্ত্রাংশের মোটেও কুলিং সিস্টেমের প্রয়োজন হয় না, জনপ্রিয় ইলেকট্রনিক যন্ত্রাংশের জন্য, ধুলো আক্রমণের বিষয়ে চিন্তা না করে বাজারে প্রতিস্থাপন ক্রয় করতে পারেন, যতক্ষণ না এটি নিয়মিত পরিষ্কার করা হয়।

▲ পাওয়ার সাপ্লাই:

1. বিদ্যুৎ সরবরাহ হল শিল্পের জন্য একটি তিন-ফেজ সরবরাহ, 380V / 50Hz এর ভোল্টেজ সহ।

▲ বায়ুচাপ সরবরাহ:

1. 5 ~ 6 কেজি / সেমি বায়ুচাপ ব্যবহার করুন

▲ ধুলোবালি:

1. সরবরাহকারী একটি স্ক্র্যাপার টেন্ডেম সিস্টেম সরবরাহ করে এবং চিপগুলি নিশ্চিত করার জন্য করাত মেশিনের সাথে একই সাথে ইনস্টল করা হয়।

2. ▲ স্ট্যান্ডার্ড সরঞ্জাম:

1. সোল্ডেন করাত ফলক: কার্বাইড করাত ফলক (অ্যালুমিনিয়াম প্লেট বিশেষ)।

2. ওয়ার্কক্লিপ: 12।

3. ভাসমান ফিডস্টক: 1520 মিমি x 500 মিমি x 3।

4. টুলবক্সে একটি টুল 1 গ্রুপ রয়েছে।

5. প্রধান করাত মোটর মেশিনে সাজানো হয়.

মেঝে দখল করে

সরঞ্জামের প্রধান বৈশিষ্ট্য

• করাত ফাউন্ডেশন পার্শ্বীয় সাসপেনশন কাঠামোর মধ্যে রয়েছে;গাইড ডিভাইসটি ডাবল-সারি রোলার টাইপ সোজা স্লাইড রেল দিয়ে সাজানো হয়েছে।
•করা করা ফাউন্ডেশনের ভ্রমণে, গ্রাইন্ডিং গিয়ার, র্যাক এবং সার্ভো মোটর করাত গতির সামঞ্জস্যের গ্যারান্টি দেওয়ার জন্য ব্যবস্থা করা হয়।

পণ্যের সুবিধা

1. স্বয়ংক্রিয়তার উচ্চ ডিগ্রী, শুধুমাত্র করাত সম্পূর্ণ করার জন্য সিস্টেমে করাতের আকার ইনপুট করতে হবে।

2. sawing নির্ভুলতা উচ্চ, এবং দৈর্ঘ্য এবং আকার ±0.1mm পৌঁছতে পারে.

3. sawing পৃষ্ঠ বড়, যা 400mm চওড়া এবং 150mm উচ্চ কাটতে পারে।

4. করাত, একজন কর্মী 2 সেটের বেশি সরঞ্জাম পরিচালনা করতে পারে এবং 24 ঘন্টা বিঘ্ন ছাড়াই কাটতে পারে।

FAQ

প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমাদের নিজস্ব কারখানা আছে এবং আমরা একটি প্রতিযোগিতামূলক মূল্যে সরাসরি বিক্রয়ের প্রতিশ্রুতি দিই।যে কোন সময় আমাদের কারখানা পরিদর্শন করতে স্বাগতম।

প্রশ্ন: আমি কি আমার নিজের প্রয়োজনীয়তা অনুযায়ী একটি মেশিন পেতে পারি?
একটি: নিশ্চিত. আমরা OEM এবং ODM গ্রহণ করি।

প্রশ্নঃ এই ​​প্রথম আমি এই ধরনের মেশিন ব্যবহার করছি, এটা কি সহজ কাজ?
উত্তর: সেখানে গাইড ভিডিও রয়েছে যা দেখায় কিভাবে মেশিন ব্যবহার করতে হয় এবং ইংরেজি নির্দেশনা বইটি আপনাকে মেশিনের সাথে পাঠায়।যদি এখনও কোন প্রশ্ন থাকে, আপনি মেশিনটি ভালভাবে ব্যবহার না করা পর্যন্ত আমরা আপনার জন্য বিনামূল্যে পেশাদার গাইড সরবরাহ করব।

আপনি যদি আপনার প্রয়োজনীয় মেশিনটি খুঁজে না পান তবে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।আমরা আপনাকে সেরা পরামর্শ দিতে যথাসাধ্য চেষ্টা করব।
