380V 3 ফেজ 50Hz ইস্পাত কাটা উল্লম্ব ব্যান্ডসো গলা গভীরতা 580mm

VH600 ভার্টিকাল ব্যান্ড করাতের সর্বোচ্চ কাটিং গলা গভীরতা হল 580 মিমি

সরঞ্জাম ওভারভিউ
মডেল: VH600 উচ্চ গতি উল্লম্ব ব্যান্ড করাত
▲ VH মানে Heineda কোম্পানির উল্লম্ব ব্যান্ড করাত মেশিন মডেল।
▲ 600 করাত মেশিনের করাত ক্ষমতা প্রতিনিধিত্ব করে
সর্বোচ্চ করাত উচ্চতা Φ400 মিমি;
সর্বোচ্চ করাত প্রস্থ 600 মিমি;
সর্বাধিক করাত গলা গভীরতা 580 মিমি।
যদি ওয়ার্কবেঞ্চের সুযোগের মধ্যে একটি ক্ল্যাম্প যুক্ত করা হয় তবে তির্যক কাটিং করা যেতে পারে।

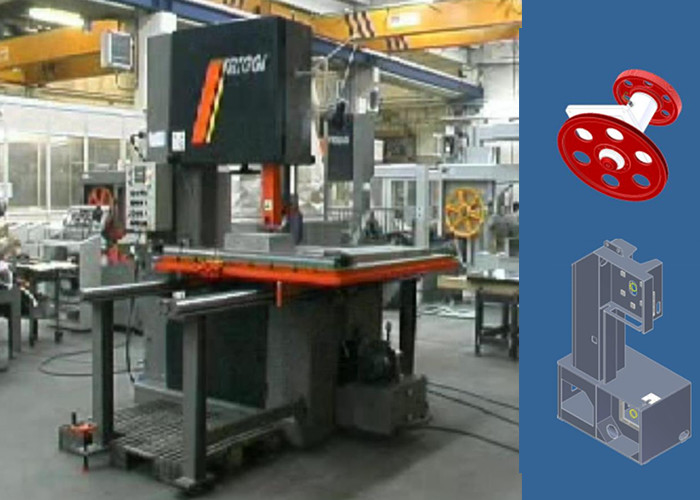

সরঞ্জাম রেন্ডারিং

প্রধান প্রযুক্তিগত পরামিতি

সরঞ্জাম রচনা এবং বৈশিষ্ট্য

ব্যান্ড করাত প্রধানত একটি করাত ফ্রেম, একটি বেস, একটি করাত চাকা, একটি ট্রান্সমিশন অংশ, একটি করাত বেল্ট গাইড হুইল গ্রুপ, একটি বর্জ্য পরিবাহক, একটি জলবাহী সিস্টেম এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

উল্লম্ব ব্যান্ডের প্রধান অংশের বর্ণনা VH600 দেখেছে
ব্যান্ড করাত প্রধানত একটি করাত ফ্রেম, একটি করাত চাকা, একটি ট্রান্সমিশন অংশ, একটি করাত বেল্ট গাইড হুইল গ্রুপ, একটি বর্জ্য পরিবাহক, একটি জলবাহী সিস্টেম এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

করাত চাকার অংশটি 7075T6 প্রসারিত অ্যালুমিনিয়াম প্লেট দিয়ে তৈরি, হার্ড অ্যানোডাইজড।প্রক্রিয়াকরণের পরে, এটি গতিশীল ভারসাম্য দ্বারা সংশোধন করা হয়, ভাল কর্মক্ষমতা, উচ্চ যান্ত্রিক বৈশিষ্ট্য সহ, এবং উচ্চ গতি এবং উচ্চ প্রসার্য লোড সহ্য করতে পারে।

ট্রান্সমিশন অংশটি TECO ফ্রিকোয়েন্সি রূপান্তর মোটর দ্বারা চালিত হয় সক্রিয় পুলিকে ঘোরানোর জন্য চালাতে, যার ফলে করাত বেল্টটিকে উচ্চ গতিতে চালানোর জন্য চালিত করা হয়।মোটরের আউটপুট বিপ্লব নিয়ন্ত্রণ করতে ফ্রিকোয়েন্সি কনভার্টার দ্বারা করাত বেল্টের গতি সামঞ্জস্য করা হয় এবং ডিজিটাল মিটার দ্বারা প্রদর্শিত হয়।

করাত বেল্ট হুইল সেট বিয়ারিং এবং মূল অংশ বিয়ারিং সব NSK পণ্য তৈরি করা হয়.

ট্র্যাভেল সুইচটি টান অস্বাভাবিক কিনা তা সনাক্ত করতে ব্যবহৃত হয় এবং অস্বাভাবিকতা অস্বাভাবিক হলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।প্যাসিভ হুইল ইলেক্ট্রোম্যাগনেটিক ব্রেক গ্রহণ করে।অস্বাভাবিকতা দেখা দিলে, করাত চাকার ঘূর্ণন নিয়ন্ত্রণ করতে ব্রেক ডিস্কে স্থিতিশীল চাপ কাজ করে।

জলবাহী অংশটি একটি স্বাধীন পাম্প স্টেশন গ্রহণ করে এবং একটি কেন্দ্রীভূত সোলেনয়েড ভালভ দ্বারা নিয়ন্ত্রিত হয়।সোলেনয়েড ভালভ সব তাইওয়ান পণ্য তৈরি করা হয়.পায়ের পাতার মোজাবিশেষ সঙ্গে সংযুক্ত করা আবশ্যক অংশ ছাড়া, তারা কার্যকরভাবে চাপ হ্রাস কমাতে ইস্পাত পাইপ দ্বারা সংযুক্ত করা হয়.

করাত মেশিনের ট্রান্সমিশন মেকানিজম সুনির্দিষ্টভাবে ভারসাম্যপূর্ণ এবং কম্পন কমিয়ে আনার জন্য সংশোধন করা হয়েছে এবং নিশ্চিত করা হয়েছে যে করাত বেল্টটি ভাঙা সহজ নয়।
করাত ব্যান্ডের গাইড অংশটি ক্ল্যাম্পিং রোলারগুলি গ্রহণ করে, একটি শীর্ষে এবং অন্যটি সেট, রোলারগুলি খাদ ইস্পাত দিয়ে তৈরি, এবং উচ্চ নির্ভুলতা এবং ভাল পরিধান প্রতিরোধের সাথে পৃষ্ঠের নাইট্রাইডিং চিকিত্সার পরে নির্ভুল স্থল।
বর্জ্য পরিবাহকের ড্রাইভিং রোলারটি একটি শক্ত খাদ দিয়ে ডিজাইন করা হয়েছে যাতে স্বাভাবিক ব্যবহারের সময় কোনও ভাঙ্গন না হয়;রোলার ভারবহন অ্যালুমিনিয়াম চিপগুলির প্রবেশ এড়াতে এবং পরিষেবা জীবন উন্নত করতে ডবল-পার্শ্বযুক্ত সিলযুক্ত বিয়ারিং গ্রহণ করে।

হেইনেদা সার্ভিস
চুক্তির সরঞ্জাম দ্বারা উত্পাদিত পণ্যগুলির জন্য, হান্টিয়ান সরঞ্জাম গ্রহণের সময়কালে সরঞ্জামগুলির গুণমান সনাক্ত করতে এবং পরীক্ষা করতে গ্রাহকের সাথে সহযোগিতা করবে।
যন্ত্রাংশ গুদাম স্থাপন.
ইন-প্ল্যান্ট পরিষেবা পরিচিতি
নিয়মিত ফ্রি রিটার্ন ভিজিট পরিষেবা
সম্পূর্ণ টার্নকি প্রকল্প (প্রক্রিয়া, ব্যবস্থাপনা, রক্ষণাবেক্ষণ, প্রশিক্ষণ, উত্পাদন)
একটি তিন-স্তরের রক্ষণাবেক্ষণ ব্যবস্থা স্থাপন করুন।
বিনামূল্যে সফ্টওয়্যার আপগ্রেড পরিষেবা।
প্রাথমিক নির্মাণ পরিকল্পনা জন্য প্রস্তাব.

সামগ্রিক সরঞ্জামের বৈদ্যুতিক, গ্যাস এবং জলবাহী প্রয়োজনীয়তা

বৈদ্যুতিক অংশ
বৈদ্যুতিক উপাদান ব্র্যান্ড 5
ইলেকট্রনিক নিয়ন্ত্রণ উপাদান: ওমরন বা স্নাইডার
বৈদ্যুতিক ইনস্টলেশন প্রয়োজনীয়তা
(1) সম্পূর্ণ লাইন নিয়ন্ত্রণের সাথে সংযোগের জন্য সংরক্ষিত যোগাযোগ ইন্টারফেস।
(2) সমস্ত অ-স্থির লাইনের নমনীয় নকশা প্রয়োজন।
(3) দ্রুত পরিবর্তনের জন্য যান্ত্রিক অংশগুলির বৈদ্যুতিক সংযোগ প্লাগযোগ্য হওয়া উচিত।
(4) তারগুলি ট্রাঙ্কিংয়ে বান্ডিল করা উচিত।
(5) ক্ষতি এড়াতে তারগুলি সম্পূর্ণরূপে সুরক্ষিত করা উচিত।
(6) স্টার্টার এবং তারগুলিকে প্লাগ আকারে সংযুক্ত করতে হবে।

নিয়ন্ত্রণ সিস্টেমের প্রয়োজনীয়তা
(1) সরঞ্জামগুলিতে কমপক্ষে ম্যানুয়াল অপারেশন মোড এবং স্বয়ংক্রিয় অপারেশন মোড থাকা উচিত।
(2) চলমান অংশগুলিকে একে অপরের থেকে সুরক্ষিত করতে হবে যাতে সরঞ্জামগুলির সংঘর্ষ এড়ানো যায়।
(3) সরঞ্জাম ব্যর্থতা শব্দে প্রদর্শিত করা উচিত.
(4) অপারেশন সরঞ্জাম একটি অপারেশন প্যানেল দিয়ে সজ্জিত করা প্রয়োজন।
(5) ব্যবহারকারীর ইন্টারফেস পাঠ্যে প্রদর্শিত হয়।
(6) অপারেশন মোড কি অপারেশন সুইচ দ্বারা সমন্বয় করা আবশ্যক.
(7) পণ্য পরীক্ষার চক্র বা সরঞ্জাম চক্র প্রোগ্রাম দ্বারা সামঞ্জস্যযোগ্য এবং সরঞ্জাম অপারেটর দ্বারা নিশ্চিত করা হয়।

বায়ু পথের প্রয়োজনীয়তা
বায়ু সিস্টেম উপাদান জন্য ব্র্যান্ড প্রয়োজনীয়তা
তাইওয়ান ইয়াদে রোড উপাদান
এয়ার সিস্টেম ইনস্টলেশন প্রয়োজনীয়তা
(1) যান্ত্রিক উপাদানগুলির বায়ুসংক্রান্ত উপাদানগুলির মধ্যে সংযোগ যা দ্রুত পরিবর্তন উপলব্ধি করে তা অবশ্যই প্লাগযোগ্য হতে হবে।
(2) পাইপলাইনগুলি পাইপের খাঁজে বান্ডিলে স্থাপন করা উচিত।
(3) ক্ষতি এড়াতে গ্যাস পাইপলাইন সম্পূর্ণরূপে সুরক্ষিত করা উচিত।
(4) বায়ু ভালভ কন্ট্রোল ক্যাবিনেটে স্থাপন করা যাবে না এবং একটি সহজে অ্যাক্সেসযোগ্য অবস্থানে স্থাপন করা উচিত।
(5) ইনস্টলেশনের পরে বায়ু পথে ফুটো অনুমোদিত নয়।
(6) এমনকি যদি শুধুমাত্র 4.5 বার বায়ু সরবরাহ থাকে, বায়ুসংক্রান্ত সিস্টেমটি অবশ্যই সমস্ত ফাংশন উপলব্ধি করতে হবে।

জলবাহী সিস্টেম চাপ
হাইড্রোলিক সিস্টেম ইনস্টলেশন প্রয়োজনীয়তা
(1) যান্ত্রিক অংশগুলির জলবাহী সংযোগকারীগুলি যা দ্রুত পরিবর্তন উপলব্ধি করে তাদের দ্রুত সংযোগকারীগুলির সাথে সজ্জিত করা প্রয়োজন৷ছাঁচ পরিবর্তন প্রক্রিয়া চলাকালীন, জলবাহী পাইপ depressurized করা আবশ্যক.
(2) হাইড্রোলিক পায়ের পাতার মোজাবিশেষ ডিজাইন করা হয় যাতে কার্যকলাপ সময় ঘর্ষণ ঘটতে না.যদি এটি এড়ানো যায় না, জলবাহী পায়ের পাতার মোজাবিশেষ জন্য উপযুক্ত সুরক্ষা ব্যবস্থা নেওয়া উচিত।
(3) জলবাহী সিস্টেম পাইপলাইন অংশ ফুটো করার অনুমতি দেওয়া হয় না.
(4) জলবাহী পায়ের পাতার মোজাবিশেষ কোনো সম্ভাব্য ক্ষতি এড়িয়ে চলুন.
(5) হাইড্রোলিক ভালভকে বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটে স্থাপন করা যাবে না এবং সহজে অ্যাক্সেসযোগ্য অবস্থানে স্থাপন করা উচিত।
(6) হাইড্রোলিক স্টেশনটি হাইড্রোলিক নীতি অনুসারে তেল স্তর নির্দেশক, ফিল্টার, নির্দেশক এবং চাপ গেজ দিয়ে সজ্জিত করা উচিত।উপরন্তু, একটি শাট-অফ ডিভাইস যা শাটডাউনের সময় জলবাহী সিস্টেম বন্ধ করে দেয় সম্পদ সংরক্ষণের জন্য প্রয়োজন;এবং তেলের স্তর অপর্যাপ্ত হলে একটি স্বয়ংক্রিয় শাট-অফ ফাংশন।
(7) তেল তাপমাত্রা কুলিং ফাংশন প্রদান

FAQ

প্রশ্নঃ আপনি কি প্রস্তুতকারক?
উত্তর: হ্যাঁ, আমাদের নিজস্ব কারখানা আছে এবং আমরা একটি প্রতিযোগিতামূলক মূল্যে সরাসরি বিক্রয়ের প্রতিশ্রুতি দিই।যে কোন সময় আমাদের কারখানা পরিদর্শন করতে স্বাগতম।

প্রশ্ন: আমি কি আমার নিজের প্রয়োজনীয়তা অনুযায়ী একটি মেশিন পেতে পারি?
একটি: নিশ্চিত. আমরা OEM এবং ODM গ্রহণ করি।

প্রশ্নঃ এই ​​প্রথম আমি এই ধরনের মেশিন ব্যবহার করছি, এটা কি সহজ কাজ?
উত্তর: সেখানে গাইড ভিডিও রয়েছে যা দেখায় যে কীভাবে মেশিন ব্যবহার করতে হয় এবং ইংরেজি নির্দেশনা বই আপনাকে মেশিনের সাথে পাঠায়।যদি এখনও কোন প্রশ্ন থাকে, আপনি মেশিনটি ভালভাবে ব্যবহার না করা পর্যন্ত আমরা আপনার জন্য বিনামূল্যে পেশাদার গাইড সরবরাহ করব।

আপনি যদি আপনার প্রয়োজনীয় মেশিনটি খুঁজে না পান তবে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।আমরা আপনাকে সেরা পরামর্শ দিতে যথাসাধ্য চেষ্টা করব।
